Memahami ukuran pori filter membran: panduan komprehensif

Jenis filtrasi Membran berdasarkan ukuran pataui

Spektrum luas tantangan filtrasi, dari menghilangkan padatan tersuspensi besar hingga memisahkan ion individu, memerlukan berbagai teknologi membran. Teknologi ini terutama dibedakan dengan ukuran pori karakteristiknya, yang mengarah ke klasifikasi menjadi empat jenis utama filtrasi membran: mikrofiltrasi, ultrafiltrasi, nanofiltrasi, dan osmosis terbalik. Setiap jenis menawarkan tingkat pemisahan tertentu dan cocok untuk aplikasi yang berbeda.

Mikrofiltrasi (MF)

Mikrofiltrasi (MF) mewakili ujung filtrasi membran yang paling kasar. Membran MF dirancang untuk menghilangkan padatan tersuspensi, bakteri, dan koloid besar dari cairan atau gas.

• Ukuran pori: Biasanya berkisar dari 0,1 hingga 10 mikron (μm) . Ukuran pori yang umum dan banyak digunakan: 0,22 μm, 0,45 μm, 0,8 μm, dan 1,0 μm

StDanardisasi: Banyak pedoman peraturan dan stDanar industri (mis., Untuk pengujian kualitas air, manufaktur farmasi) menentukan penggunaan ukuran pori tertentu, terutama 0,22 μm dan 0,45 μm.

• Aplikasi Khas:
  • Pengolahan Air: Penghapusan padatan tersuspensi, kekeruhan, dan protozoa (seperti Giardia Dan Cryptosporidium ) dari air minum. Digunakan sebagai pra-perawatan untuk proses membran lain (UF, NF, RO).
  • Makanan dan minuman: Klarifikasi jus buah, anggur, dan bir; Penghapusan ragi dan bakteri dalam pemrosesan susu.
  • Farmasi: Sterilisasi cairan dingin, klarifikasi solusi biologis.
  • Bioteknologi: Pemanenan sel, pemisahan biomassa.

• 0,22 μm:

  • "Sterilizing Grade": Ini adalah standar emas untuk filtrasi steril . Sebagian besar bakteri lebih besar dari 0,22 μm, sehingga filter dengan ukuran pori ini umumnya dianggap efektif untuk menghilangkan bakteri dan memastikan sterilitas dalam cairan. Ini sangat penting dalam farmasi, bioteknologi (mis., Persiapan media kultur sel), dan untuk memproduksi air steril.
  • Penting untuk dicatat bahwa sementara itu menghilangkan sebagian besar bakteri, beberapa bakteri yang sangat kecil (seperti Mycoplasma ) dan virus dapat melewati.

• 0,45 μm:

  • Filtrasi mikrobiologis umum: Ukuran pori ini banyak diadopsi Analisis Mikrobiologis , termasuk pengujian air dan kontrol kualitas makanan/minuman. Ini sangat baik untuk menangkap bakteri paling umum untuk enumerasi (menghitung koloni) karena memungkinkan difusi nutrisi yang baik melalui pori -pori, mendukung pertumbuhan bakteri yang kuat pada permukaan filter setelah penyaringan.
  • Klarifikasi: Ini juga sering digunakan untuk umum klarifikasi solusi untuk menghilangkan partikulat, mikroorganisme yang lebih besar, dan kekeruhan, tanpa harus mencapai sterilitas penuh.

• 0,8 μm:

  • Penghapusan partikel dan pra-filtrasi: Sering digunakan untuk Penghapusan partikel yang lebih kasar dan sebagai pra-filter Untuk melindungi membran yang lebih halus (seperti 0,45 μm atau 0,22 μm filter) dari penyumbatan prematur oleh puing -puing yang lebih besar.
  • Aplikasi mikrobiologis spesifik: Kadang -kadang digunakan untuk uji mikrobiologis tertentu atau pemantauan partikel di mana partikel yang lebih besar atau jenis sel tertentu perlu dipertahankan, sementara memungkinkan komponen yang lebih kecil untuk dilewati. Umum dalam pemantauan udara (mis., Analisis asbes) dan beberapa analisis cairan.

• 1.0 μm:

  • Filtrasi kasar/pra-filtrasi: Umumnya digunakan untuk filtrasi kasar Untuk menghilangkan padatan tersuspensi, sedimen, dan partikel kotor yang lebih besar dari cairan. Ini adalah hal yang umum pra-filtrasi Langkah dalam banyak proses industri dan laboratorium untuk memperpanjang umur filter yang lebih halus berikutnya.
  • Pemanenan/Klarifikasi Sel: Dapat digunakan dalam beberapa aplikasi biologis untuk memanen sel yang lebih besar atau mengklarifikasi solusi yang sangat keruh.

Ultrafiltrasi (UF)

Ultrafiltrasi (UF) beroperasi pada skala yang lebih baik daripada mikrofiltrasi, mampu menghilangkan partikel dan makromolekul yang lebih kecil. Membran UF biasanya mempertahankan virus, protein, dan molekul organik yang lebih besar, sementara memungkinkan air dan garam terlarut yang lebih kecil untuk dilewati.

• Ukuran pori: Berkisar dari 0,01 hingga 0,1 mikron (μm) , atau sering diungkapkan sebagai Cut-off berat molekul (MWCO) dari 1.000 hingga 500.000 Daltons. MWCO mengacu pada perkiraan berat molekul protein globular terkecil yang 90% ditahan oleh membran.
• Aplikasi Khas:
  • Pengolahan Air: Penghapusan virus, endotoksin, koloid, dan makromolekul untuk pemurnian air minum; pengolahan air limbah untuk digunakan kembali.
  • Makanan dan minuman: Konsentrasi protein susu, klarifikasi jus, pemulihan enzim.
  • Farmasi & Bioteknologi: Konsentrasi dan pemurnian protein, enzim, dan vaksin; Penghapusan pirogen.
  • Industri: Pemisahan emulsi minyak/air, pemulihan cat dalam proses electrocoat.

Nanofiltrasi (NF)

Membran nanofiltrasi (NF) sering disebut sebagai "secara longgar menolak membran RO" karena jatuh antara UF dan RO dalam hal kemampuan pemisahan. Membran NF efektif untuk menghilangkan ion multivalen (seperti ion kekerasan), beberapa molekul organik yang lebih kecil, dan sebagian besar virus, sementara memungkinkan ion monovalen (seperti natrium klorida) dan air untuk mengalir lebih bebas daripada membran RO.

• Ukuran pori: Berkisar dari 0,001 hingga 0,01 mikron (μm) , atau MWCO biasanya dari 150 hingga 1.000 daltons.
• Aplikasi Khas:
  • Pelunakan air: Penghapusan kekerasan (kalsium, magnesium) dari air tanpa memerlukan regenerasi kimia.
  • Air minum: Penghapusan warna, pestisida, dan karbon organik terlarut (DOC).
  • Makanan dan minuman: Demineralisasi whey, pemurnian gula, konsentrasi produk.
  • Farmasi: Konsentrasi antibiotik, desalting.
  • Industri: Penghapusan pewarna dari air limbah, pemisahan komponen spesifik dalam proses kimia.

Reverse Osmosis (RO)

Reverse Osmosis (RO) mewakili tingkat pemisahan membran terbaik, mampu menolak hampir semua garam terlarut, molekul anorganik, dan molekul organik yang lebih besar. Ini bekerja dengan memberikan tekanan lebih besar dari tekanan osmotik, memaksa air melalui membran yang sangat padat sambil meninggalkan kotoran terlarut di belakang.

• Ukuran pori: Secara efektif <0,001 mikron (μm) , atau tidak berpori Dalam arti tradisional, lebih banyak beroperasi pada mekanisme solusi-difusi. Mereka terutama menolak berdasarkan biaya dan ukuran, secara efektif menghilangkan ion.
• Aplikasi Khas:
  • Desalinasi: Konversi air laut atau air payau menjadi air minum.
  • Produksi Air Ultrapure: Pembuatan air dengan kemurnian tinggi untuk elektronik, obat-obatan, dan pembangkit listrik.
  • Pengolahan air limbah: Pemurnian tingkat tinggi untuk penggunaan kembali dan pembuangan air.
  • Makanan dan minuman: Konsentrasi jus buah, produksi air deionisasi.
  • Industri: Memproses pemurnian air, pemulihan produk.

Lebih terkait:

Pengantar filter membran dan ukuran pori

Filter membran adalah alat pemisahan canggih yang telah merevolusi berbagai industri, dari pemurnian air hingga obat -obatan. Pada intinya, filter ini berfungsi dengan bertindak sebagai hambatan selektif, yang memungkinkan zat tertentu untuk dilewati saat mempertahankan orang lain. Efektivitas filter membran dalam melakukan tugas kritis ini hampir seluruhnya bergantung pada satu karakteristik penting: itu Ukuran pori .

Ukuran pori filter membran menentukan partikel, molekul, atau bahkan ion yang dapat dipisahkan dari aliran fluida. Bayangkan saringan mikroskopis; Ukuran lubang di saringan itu menentukan apa yang melewati dan apa yang tertangkap. Demikian pula, pori -pori sangat kecil dalam filter membran dirancang untuk dimensi spesifik untuk mencapai hasil pemisahan yang diinginkan.

Memahami ukuran pori membran adalah yang terpenting dalam proses penyaringan. Ukuran pori yang dipilih secara tidak benar dapat menyebabkan filtrasi yang tidak efisien, fouling membran prematur, atau bahkan kerusakan pada membran itu sendiri. Sebaliknya, memilih ukuran pori yang optimal memastikan pemisahan yang efisien, memperpanjang umur membran, dan pada akhirnya mengarah pada proses yang lebih efektif dan ekonomis.

Sekarang mari kita mempelajari dunia rumit ukuran pori filter membran. Kami akan mendefinisikan:

* Apa arti ukuran pori sebenarnya
* Jelajahi berbagai kategori filtrasi membran berdasarkan ukuran pori
* Diskusikan faktor -faktor yang mempengaruhi pemilihan ukuran pori
* Sorot aplikasi beragam di mana filter ini sangat diperlukan.

* Selain itu, kami akan memeriksa metode untuk menentukan ukuran pori, mengatasi tantangan umum, dan melihat tren menarik yang membentuk masa depan teknologi membran.

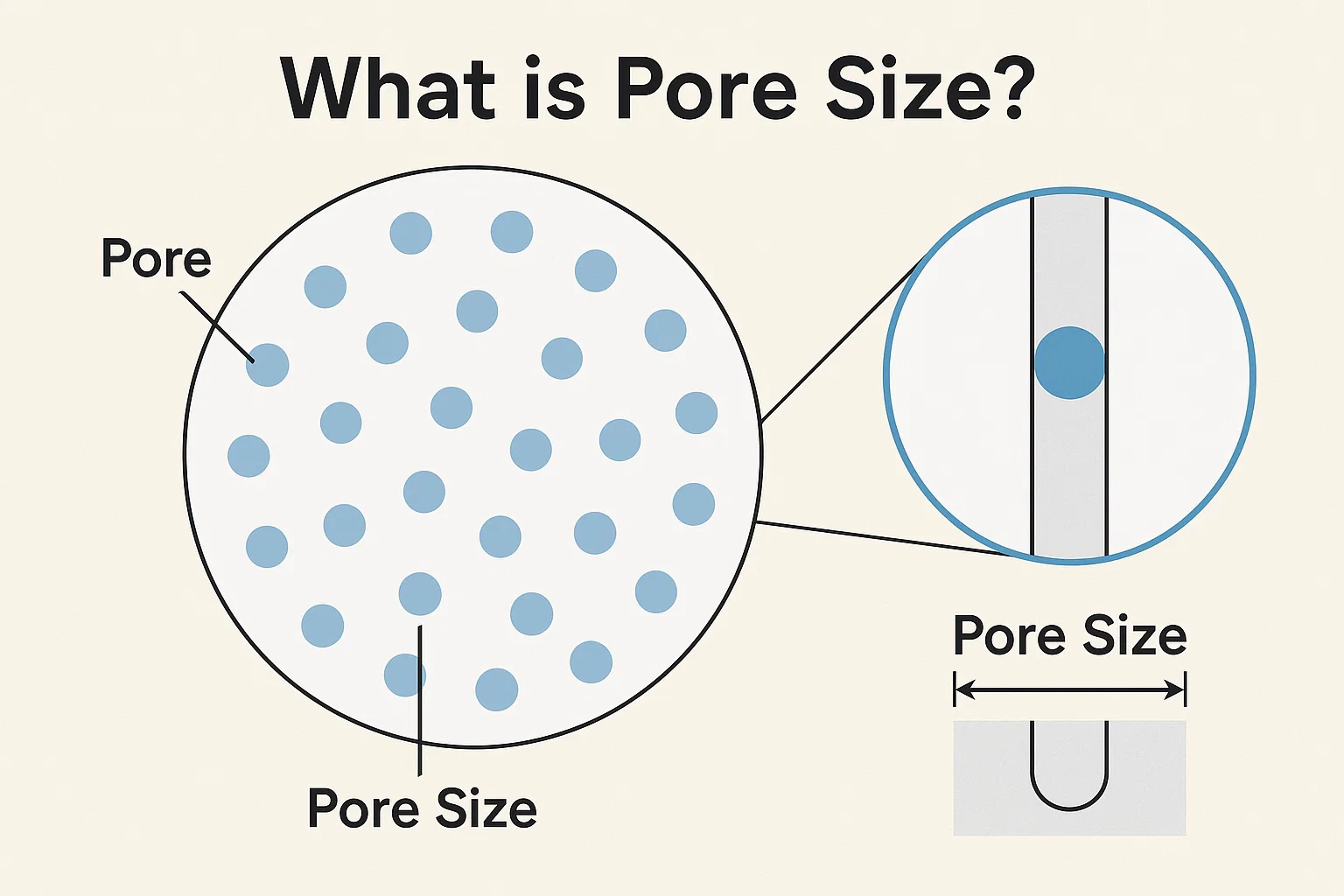

Apa itu ukuran pori?

Di jantung setiap proses penyaringan membran terletak konsep Ukuran pori . Dalam konteks filter membran, ukuran pori mengacu pada Diameter rata -rata bukaan mikroskopis atau saluran yang menembus bahan membran . Pori -pori ini bukan hanya lubang, tetapi jalur yang lebih rumit yang dirancang untuk memungkinkan lewatnya cairan sementara secara fisik menghalangi partikel yang lebih besar dari dimensi yang ditentukan.

Unit pengukuran untuk ukuran pori biasanya dinyatakan dalam keduanya Mikron (μm) or Nanometer (NM) . Untuk menempatkan unit -unit ini ke dalam perspektif:

• 1 mikron (µm) adalah satu juta meter ( $10^{-6}$ meter). Sebagai perbandingan, rambut manusia berdiameter sekitar 50-100 μm.
• 1 nanometer (nm) adalah satu miliar meter ( $10^{-9}$ meter). Molekul air tunggal berdiameter sekitar 0,27 nm.

Pilihan unit sering tergantung pada skala filtrasi. Mikron umumnya digunakan untuk ukuran pori yang lebih besar yang ditemukan dalam mikrofiltrasi, sedangkan nanometer lebih umum ketika membahas pori -pori ultrafiltrasi yang sangat halus, nanofiltrasi, dan membran osmosis terbalik.

Dampak mendalam dari ukuran pori pada efisiensi filtrasi tidak dapat dilebih -lebihkan. Itu secara langsung mendikte titik batas untuk pemisahan. Bayangkan membran dengan ukuran pori 0,2 μm. Membran ini dirancang untuk mempertahankan partikel atau mikroorganisme yang lebih besar dari 0,2 μm, sementara memungkinkan molekul dan air yang lebih kecil untuk melewati.

• Ukuran pori yang lebih kecil Umumnya menyebabkan efisiensi filtrasi yang lebih tinggi, karena mereka dapat menghilangkan partikel yang lebih halus, padatan terlarut, dan bahkan beberapa virus. Namun, ini sering datang dengan biaya berkurangnya fluks (laju aliran) dan peningkatan penurunan tekanan di membran, karena resistensi terhadap aliran lebih tinggi.
• Ukuran pori yang lebih besar Izinkan fluks yang lebih tinggi dan persyaratan tekanan yang lebih rendah, membuatnya cocok untuk menghilangkan partikel kasar atau untuk langkah pra-filtrasi. Namun, trade-off adalah tingkat pemisahan yang lebih rendah dan ketidakmampuan untuk menghilangkan kontaminan yang sangat halus.

Oleh karena itu, pemilihan yang cermat dari ukuran pori membran adalah parameter desain kritis, yang berkorelasi langsung dengan tingkat kemurnian yang diinginkan dan efisiensi operasional sistem filtrasi. Ini adalah keseimbangan yang halus antara mencapai pemisahan yang diperlukan dan mempertahankan laju aliran praktis untuk aplikasi yang diberikan.

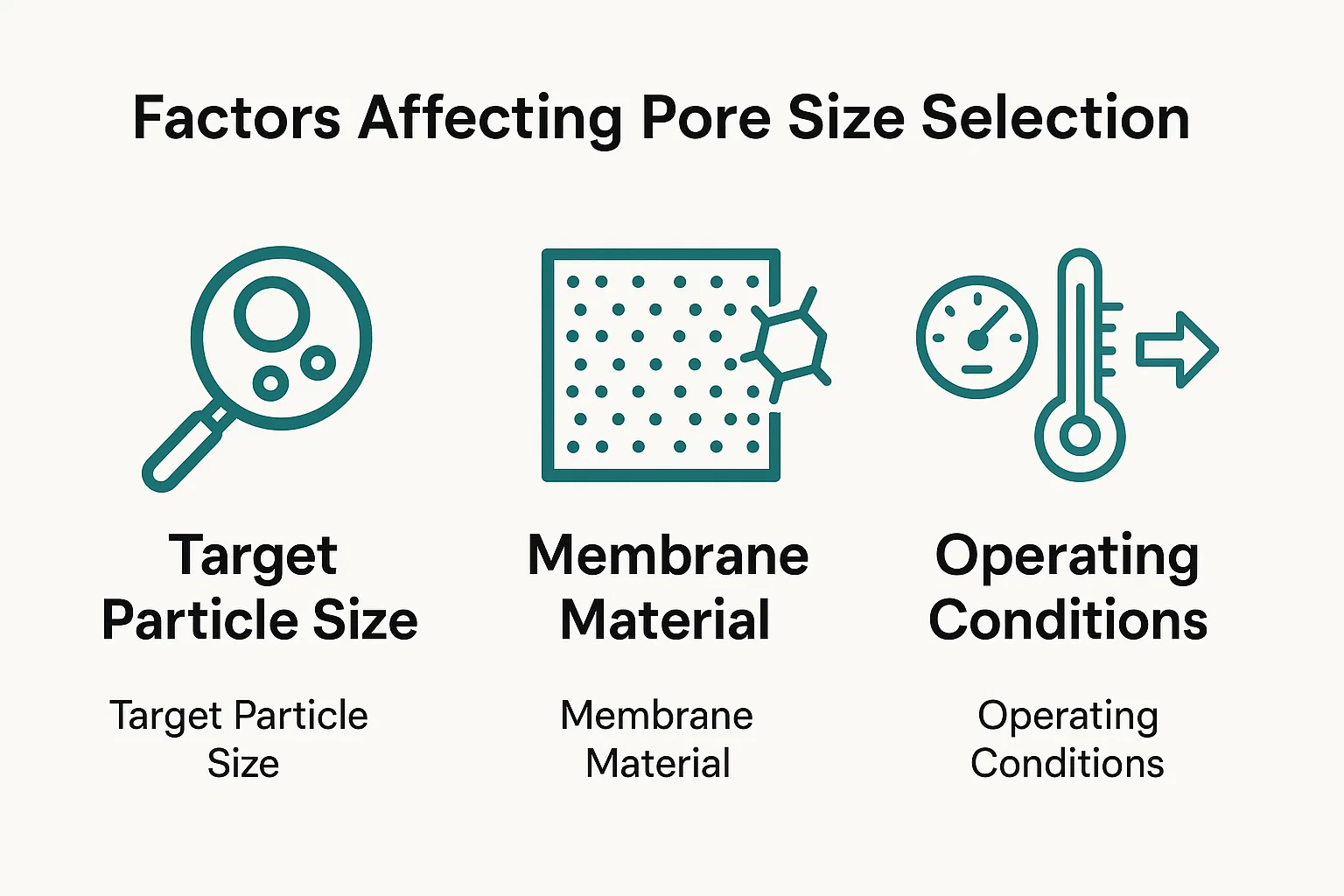

Faktor -faktor yang mempengaruhi pemilihan ukuran pori

Memilih ukuran pori filter membran yang benar adalah keputusan penting yang secara langsung berdampak pada keberhasilan, efisiensi, dan efektivitas biaya dari setiap proses penyaringan. Pilihan ini tidak sewenang -wenang; Ini adalah tindakan penyeimbangan yang cermat yang dipengaruhi oleh beberapa faktor kunci yang menentukan pemisahan yang diperlukan, kompatibilitas membran, dan kelayakan operasional.

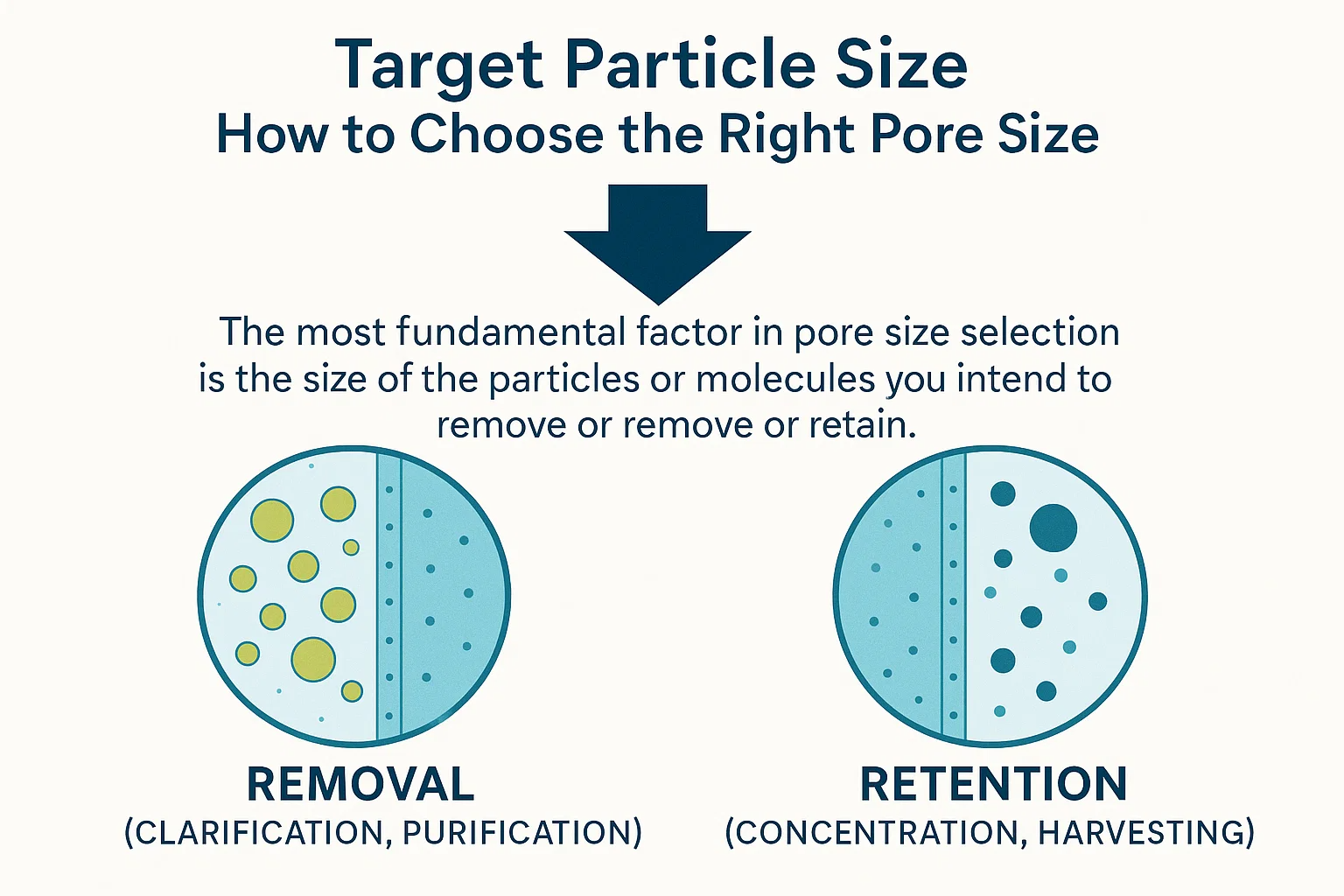

Ukuran partikel target: Cara memilih ukuran pori yang tepat

Faktor paling mendasar dalam pemilihan ukuran pori adalah Ukuran partikel atau molekul yang ingin Anda hapus atau simpan .

• Untuk penghapusan (klarifikasi, pemurnian): Ukuran pori membran harus secara signifikan lebih kecil dari kontaminan target. Misalnya, jika Anda perlu menghilangkan bakteri dengan ukuran rata -rata 0,5 μm, Anda kemungkinan akan memilih membran mikrofiltrasi dengan ukuran pori 0,2 μm atau lebih kecil untuk memastikan retensi yang efektif. Aturan praktis yang umum adalah memilih ukuran pori 1/3 hingga 1/10 ukuran partikel terkecil yang ingin Anda hapus, akuntansi bentuk partikel dan potensi pembuatan membran.
• Untuk retensi (konsentrasi, panen): Sebaliknya, jika tujuan Anda adalah untuk memusatkan zat yang diinginkan (mis., Protein atau sel), ukuran pori membran harus cukup kecil untuk mempertahankan zat target sambil memungkinkan pelarut dan kotoran yang lebih kecil untuk dilewati. Di sinilah konsep cut-off berat molekul (MWCO) menjadi sangat relevan untuk membran UF dan NF.

Memahami distribusi ukuran komponen dalam aliran fluida Anda adalah yang terpenting. Ini sering membutuhkan analisis aliran umpan sebelumnya menggunakan teknik seperti hamburan cahaya dinamis atau mikroskop.

Bahan membran: Pengaruh pada ukuran dan kompatibilitas pori

Bahan dari mana membran dibangun memainkan peran penting dalam struktur pori yang melekat, resistensi kimia, dan kinerja keseluruhan. Bahan yang berbeda cocok untuk rentang dan aplikasi ukuran pori yang berbeda:

• Membran polimer: Ini adalah tipe yang paling umum dan termasuk bahan seperti Polysulfone (PS), Polyethersulfone (PES), polyvinyliden fluoride (PVDF), selulosa asetat (CA), poliamida (PA), dan polypropylene (pp).

  • Pengaruh pada ukuran pori: Proses pembuatan (mis., Inversi fase, peregangan) dan polimer itu sendiri menentukan kisaran dan distribusi ukuran pori yang dapat dicapai. Misalnya, membran selulosa sering digunakan untuk filtrasi umum di mana sifat hidrofilik diinginkan, sedangkan PVDF dikenal karena ketahanan kimianya dan ketersediaan ukuran pori yang luas. Polyamide adalah bahan dominan untuk membran RO dan NF karena sifat penolakan garamnya yang sangat baik.
  • Kesesuaian: Kompatibilitas kimia bahan membran dengan cairan umpan (pH, pelarut, oksidisasi) dan bahan kimia pembersih sangat penting. Menggunakan bahan yang tidak kompatibel dapat menyebabkan degradasi membran, perubahan ukuran pori, dan kegagalan sistem. Keterbatasan suhu material juga mempengaruhi kesesuaian.

• Membran keramik: Terbuat dari bahan seperti alumina, zirkonia, atau titania, membran ini biasanya lebih kuat.

  • Pengaruh pada ukuran pori: Membran keramik umumnya menawarkan ukuran pori yang sangat seragam, membuatnya cocok untuk pemisahan yang tepat. Mereka umumnya ditemukan dalam aplikasi MF dan UF.
  • Kesesuaian: Mereka menunjukkan stabilitas kimia dan termal yang luar biasa, memungkinkan mereka untuk menahan lingkungan kimia yang keras, suhu tinggi, dan rezim pembersihan agresif yang tidak bisa dilakukan oleh membran polimer.

Kondisi operasi: tekanan, suhu, dan laju aliran

Kondisi di mana proses filtrasi beroperasi juga sangat mempengaruhi pemilihan ukuran pori dan kinerja membran.

• Tekanan: Seperti dibahas, tekanan penggerak yang lebih tinggi diperlukan untuk mengatasi peningkatan resistensi hidrolik pori -pori yang lebih kecil. Membran yang dipilih harus dapat menahan tekanan operasi yang diperlukan tanpa memadatkan atau mempertahankan kerusakan. Tekanan yang tidak mencukupi akan menyebabkan fluks rendah, sedangkan tekanan berlebih dapat merusak struktur membran.
• Suhu: Suhu mempengaruhi viskositas cairan dan, akibatnya, fluks melalui membran. Suhu yang lebih tinggi umumnya menyebabkan viskositas cairan yang lebih rendah dan dengan demikian fluks lebih tinggi. Namun, bahan membran memiliki batas suhu, di luar itu integritas strukturalnya atau stabilitas ukuran pori dapat dikompromikan.
• Laju aliran (fluks): Laju aliran permeat yang diinginkan (fluks) adalah parameter desain kritis. Sementara pori -pori yang lebih kecil menawarkan pemisahan yang lebih baik, mereka secara inheren memberikan fluks yang lebih rendah pada tekanan yang diberikan. Desain sistem harus menyeimbangkan kebutuhan untuk pemisahan dengan throughput yang diperlukan. Laju aliran yang lebih tinggi mungkin memerlukan area permukaan membran yang lebih besar atau tekanan operasi yang lebih tinggi, berdampak pada modal dan biaya operasi.

Singkatnya, memilih ukuran pori filter membran yang tepat adalah keputusan multi-faceted yang membutuhkan pemahaman menyeluruh tentang karakteristik pakan, hasil pemisahan yang diinginkan, sifat-sifat bahan membran yang tersedia, dan kendala praktis dari lingkungan operasi. Salah langkah dalam seleksi ini dapat menyebabkan ketidakefisienan yang mahal atau bahkan kegagalan proses.

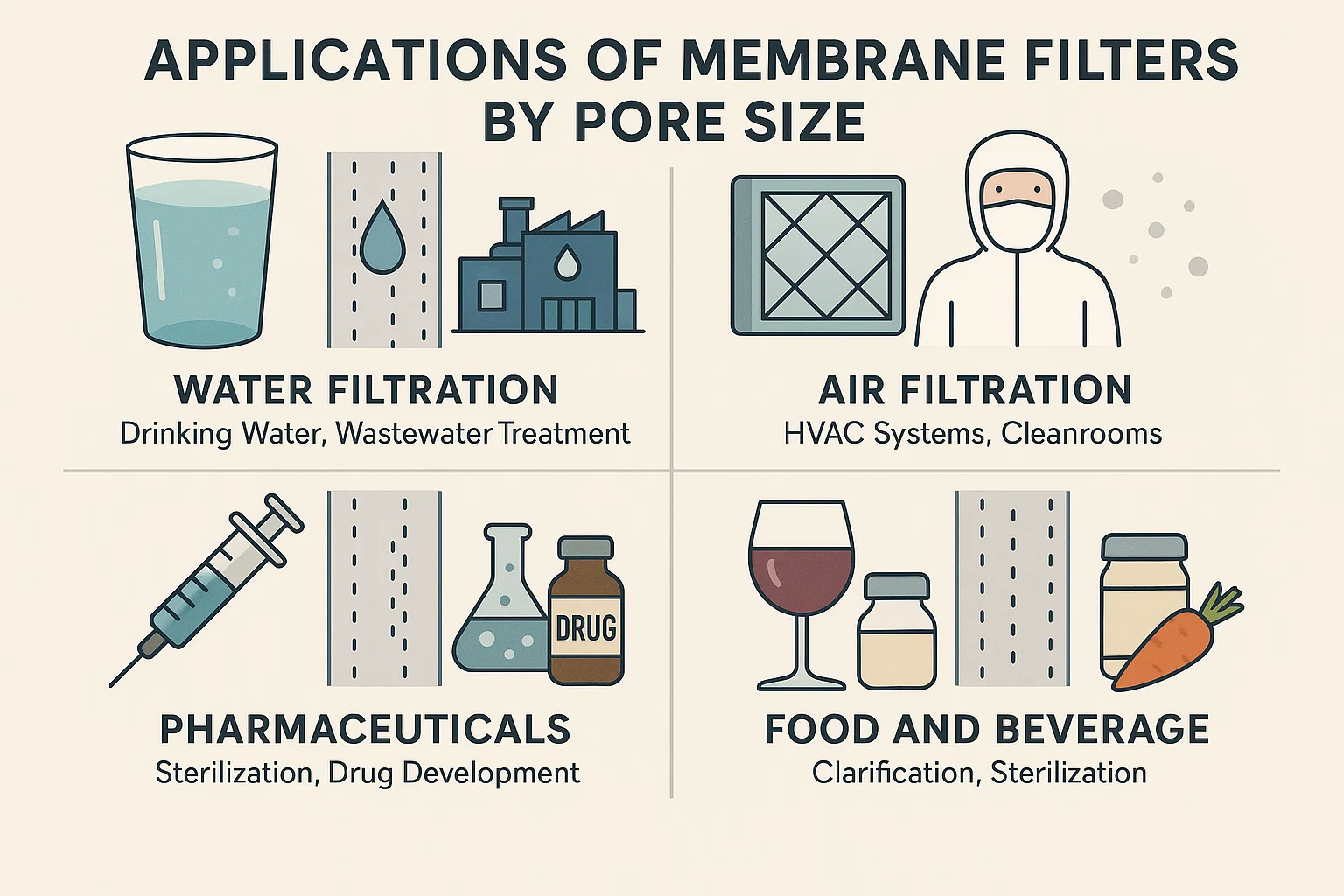

Aplikasi filter membran berdasarkan ukuran pori

Kemampuan filter membran untuk secara tepat mengendalikan apa yang dilewati dan apa yang dipertahankan, sebagian besar karena ukuran pori yang direkayasa, membuat mereka sangat diperlukan di berbagai industri. Dari memastikan air minum yang aman hingga pembuatan obat yang menyelamatkan jiwa, filter ini merupakan pusat pemurnian, pemisahan, dan proses konsentrasi.

Penyaringan air: air minum, pengolahan air limbah

Filter membran adalah landasan pengolahan air modern, mengatasi tantangan kemurnian mulai dari kontaminan makroskopik hingga patogen mikroskopis dan garam terlarut.

• Mikrofiltrasi (MF) dan ultrafiltrasi (UF): Membran ini, dengan ukuran pori di 0,1 hingga 10 μm (MF) and 0,01 hingga 0,1 μm (UF) kisaran, banyak digunakan untuk menghilangkan padatan tersuspensi, kekeruhan, bakteri, protozoa (seperti Cryptosporidium and Giardia ), dan virus dari sumber air minum. Mereka adalah langkah pra-perawatan yang sangat baik untuk sistem membran yang lebih canggih, melindungi membran yang lebih halus dari fouling. Dalam pengolahan air limbah, MF/UF dapat menghasilkan limbah berkualitas tinggi yang cocok untuk pelepasan atau bahkan penggunaan kembali, dengan secara efektif menghilangkan padatan tersuspensi, bakteri, dan beberapa bahan organik.
• Nanofiltrasi (NF): Dengan ukuran pori biasanya 0,001 hingga 0,01 μm , Membran NF digunakan untuk pelunakan air dengan menghilangkan ion kekerasan multivalen (kalsium, magnesium) dan untuk mengurangi kadar karbon organik terlarut (DOC), warna, dan senyawa organik sintetis (mis., Pestisida) dari air minum. Ini memberikan berkualitas lebih tinggi dari UF.
• Reverse Osmosis (RO): Memiliki secara efektif <0,001 μm Ukuran 'pori' (beroperasi melalui difusi solusi), membran RO adalah penghalang utama untuk pemurnian air. Mereka sangat penting untuk desalinasi air laut dan air payau, menghasilkan air minum. RO juga penting untuk pembuatan air ultrapure Diperlukan dalam industri seperti elektronik, obat -obatan, dan pembangkit listrik, dengan menghilangkan hampir semua garam dan kotoran yang terlarut.

Penyaringan Udara: Sistem HVAC, Cleanrooms

Sementara istilah "ukuran pori" biasanya dikaitkan dengan filtrasi cair, prinsipnya berlaku sama untuk filtrasi udara (gas), di mana membran menyaring partikulat di udara.

• Mikrofiltrasi (MF) (dan media HEPA/ULPA): Media seperti membran khusus, sering diklasifikasikan berdasarkan efisiensi penghapusan partikel daripada ukuran pori diskrit, digunakan. Misalnya, HEPA (udara partikel efisiensi tinggi) Filter biasanya menangkap 99,97% partikel $0.3\mu m$ dalam ukuran, dan ULPA (Ultra-Low Particulate Air) Filter bahkan lebih baik. Ini sangat penting untuk:
  • Sistem HVAC: Meningkatkan kualitas udara dalam ruangan dengan menghilangkan debu, serbuk sari, spora cetakan, dan beberapa alergen.
  • Cleanrooms: Membuat dan memelihara lingkungan yang sangat terkontrol (mis., ISO kelas 1 hingga 9) penting untuk pembuatan semikonduktor, produksi farmasi, dan penelitian yang halus, di mana bahkan partikel sub-mikron dapat menyebabkan kontaminasi atau cacat.

Farmasi: Sterilisasi, Pengembangan Obat

Persyaratan kemurnian yang ketat dari industri farmasi membuat filter membran sangat diperlukan.

• Mikrofiltrasi (MF): Filtrasi cairan steril (mis., Media kultur, buffer, solusi mata) sebelum kemasan adalah aplikasi umum untuk 0,1 atau 0,2 μm Membran MF, memastikan penghapusan bakteri dan jamur sambil menghindari bahan aktif yang sensitif terhadap panas.
• Ultrafiltration (UF): Membran UF (biasanya 0,01 hingga 0,1 μm atau MWCOS spesifik) sangat penting untuk:
  • Konsentrasi dan pemurnian protein: Memusatkan protein terapeutik, enzim, dan vaksin.
  • Diafiltration: Menghapus garam atau menukar buffer selama pemurnian protein.
  • Penghapusan Pyrogen: Menghilangkan endotoksin (pirogen) dari air untuk injeksi (WFI).
• Nanofiltrasi (NF) dan reverse osmosis (RO): Digunakan untuk pra-perawatan air umpan untuk sistem UF/RO, dan untuk menghasilkan air tingkat farmasi (mis., air yang dimurnikan, air untuk injeksi) yang membutuhkan kadar kotoran yang sangat rendah, termasuk garam terlarut dan senyawa organik.

Makanan dan Minuman: Klarifikasi, Sterilisasi

Filter membran meningkatkan kualitas, kehidupan rak, dan keamanan berbagai produk makanan dan minuman.

• Mikrofiltrasi (MF):
  • Klarifikasi minuman: Klarifikasi anggur, bir (menghilangkan ragi, bakteri, dan partikel kabut), dan jus buah.
  • Pemrosesan susu: Pasteurisasi dingin susu (mengurangi beban bakteri tanpa panas), fraksinasi komponen susu.
• Ultrafiltration (UF):
  • Konsentrasi Protein: Memusatkan protein susu (mis., Untuk produksi keju), konsentrasi protein whey.
  • Klarifikasi Jus: Menghapus padatan tersuspensi dan makromolekul dari jus sambil menjaga rasa.
• Nanofiltrasi (NF):
  • Sugar Refining: Desalting dan pemurnian solusi gula.
  • Konsentrasi Jus: Konsentrasi parsial jus dengan demineralisasi simultan.
• Reverse Osmosis (RO):
  • Konsentrasi: Konsentrasi cairan sensitif panas seperti kopi, jus buah, atau produk susu, menawarkan penghematan energi dibandingkan dengan penguapan.
  • Air untuk diproses: Menyediakan air dengan kemurnian tinggi untuk formulasi dan pembersihan produk.

Aplikasi Industri: Pemrosesan Kimia, Minyak dan Gas

Di luar barang habis pakai, filter membran membahas kebutuhan pemisahan kritis dan pemurnian dalam industri berat.

• Mikrofiltrasi (MF) dan ultrafiltrasi (UF):
  • Pengolahan air limbah: Klarifikasi umum dan penghapusan padatan tersuspensi dari limbah industri.
  • Breaking emulsi: Memisahkan minyak dari air dalam cairan pengerjaan logam atau menghasilkan air di industri minyak dan gas.
  • Pemulihan Katalis: Mempertahankan katalis berharga dari campuran reaksi.
  • Pra-Perawatan: Melindungi peralatan hilir lainnya dan selaput yang lebih baik.
• Nanofiltrasi (NF) dan reverse osmosis (RO):
  • Memproses pemurnian air: Menyediakan air dengan kemurnian tinggi untuk boiler, menara pendingin, dan proses pembuatan.
  • Pemulihan Produk: Memulihkan bahan kimia berharga dari aliran limbah.
  • Konsentrasi air garam: Memusatkan larutan garam dalam berbagai proses kimia.
  • Pemisahan Kimia: Memisahkan komponen spesifik dalam sintesis kimia atau langkah pemurnian.

Bagaimana menentukan ukuran pori filter membran

Sementara ukuran pori adalah karakteristik mendasar dari filter membran, itu tidak selalu merupakan pengukuran langsung yang sederhana. Sebaliknya, ini sering disimpulkan melalui pengujian standar atau disediakan oleh produsen berdasarkan proses kontrol kualitasnya. Penentuan ukuran pori yang akurat sangat penting untuk memastikan membran melakukan seperti yang diharapkan untuk aplikasi yang dimaksudkan.

Spesifikasi yang disediakan oleh produsen

Cara paling umum untuk mengetahui ukuran pori filter membran adalah dengan meninjau spesifikasi teknis dan lembar data yang disediakan oleh produsen . Produsen terkemuka berinvestasi banyak dalam kontrol kualitas dan karakterisasi produk mereka. Spesifikasi ini biasanya akan terdaftar:

• Ukuran pori nominal: Ini adalah klasifikasi umum, menunjukkan ukuran pori rata -rata. Ini berarti membran dirancang untuk mempertahankan persentase partikel tertentu pada atau di atas ukuran yang dinyatakan. Misalnya, filter nominal 0,2 μm mungkin mempertahankan 99,9% partikel pada ukuran itu. Ini rata -rata dan tidak menyiratkan setiap pori persis sebesar itu.
• Ukuran pori absolut: Ini adalah spesifikasi yang lebih tepat, menunjukkan bahwa semua partikel yang lebih besar dari ukuran yang dinyatakan dipertahankan (seringkali retensi 100% dalam kondisi pengujian tertentu). Ini sangat penting untuk aplikasi seperti filtrasi steril di mana diperlukan pemindahan mikroorganisme total.
• Cut-off Weight Molecular (MWCO): Untuk membran ultrafiltrasi dan nanofiltrasi, produsen sering menentukan MWCO dalam daltons, yang menggambarkan berat molekul di mana 90% protein globular spesifik (atau dekstran) dipertahankan oleh membran. Ini adalah ukuran fungsional ukuran pori untuk pemisahan molekuler.
• Peringkat retensi untuk organisme tertentu: Khusus untuk aplikasi farmasi atau pengolahan air, produsen mungkin menentukan kemampuan membran untuk mempertahankan bakteri spesifik (mis., Brevundimonas Diminuta untuk filter steril 0,22 μm) atau virus. Ini menawarkan ukuran kinerja yang praktis dan berorientasi pada aplikasi.

Penting untuk dicatat bahwa produsen yang berbeda dapat menggunakan metodologi pengujian atau definisi yang sedikit berbeda untuk "nominal" vs "absolut," sehingga membandingkan spesifikasi di seluruh merek memerlukan pertimbangan yang cermat.

Metode pengujian: uji titik gelembung, analisis mikroskopis

Di luar klaim pabrikan, ada metode yang ditetapkan untuk mengkarakterisasi atau memverifikasi ukuran pori yang efektif dan integritas filter membran.

1. Tes titik gelembung

Itu Tes titik gelembung adalah metode yang banyak digunakan, tidak merusak untuk menentukan ukuran pori terbesar dalam filter membran, dan untuk memverifikasi integritas membran. Ini didasarkan pada prinsip bahwa cairan yang dipegang di pori oleh tegangan permukaan dapat dipaksa keluar oleh tekanan gas.

• Prinsip: Membran pertama kali dibasahi dengan cairan (mis., Air atau alkohol), mengisi semua pori. Tekanan gas (biasanya udara atau nitrogen) kemudian diterapkan pada satu sisi membran yang dibasahi, sedangkan sisi lain terbuka ke atmosfer (atau terendam dalam cairan). Ketika tekanan gas secara bertahap meningkat, pada akhirnya akan mengatasi tegangan permukaan yang menahan cairan di pori terbesar. Pada "titik gelembung" ini, aliran gelembung kontinu akan diamati muncul dari sisi basah membran.
• Perhitungan: Tekanan di mana ini terjadi secara langsung terkait dengan ukuran pori terbesar dengan persamaan lapis muda:
• P = ( 4γcosθ )/D:
  • P adalah tekanan titik gelembung
  • γ adalah tegangan permukaan cairan pembasah
  • θ adalah sudut kontak cairan dengan dinding pori (sering dianggap 0 ∘ untuk pembasahan lengkap, jadi cos θ = 1 )
  • D adalah diameter pori terbesar.

Tes titik gelembung sangat baik untuk kontrol kualitas, mendeteksi cacat manufaktur, atau memverifikasi jika membran telah rusak atau terganggu (mis., Dengan serangan kimia atau tekanan berlebihan) yang digunakan. Titik gelembung yang lebih rendah dari perkiraan menunjukkan pori-pori yang lebih besar hadir, menyiratkan hilangnya integritas.

2. Analisis mikroskopis (mis., Mikroskop elektron)

Untuk penilaian visual yang lebih langsung dari struktur pori, teknik mikroskopis canggih dapat digunakan, khususnya:

• Pemindaian Mikroskop Elektron (SEM): SEM menyediakan gambar resolusi tinggi dari permukaan membran dan penampang, memungkinkan visualisasi langsung pori-pori. Meskipun tidak memberikan ukuran pori fungsional seperti uji titik gelembung, ia dapat mengungkapkan morfologi pori, distribusi, dan struktur membran secara keseluruhan. Perangkat lunak analisis gambar modern kemudian dapat digunakan untuk mengukur ukuran pori -pori yang terlihat dan menghasilkan distribusi ukuran pori.
• Mikroskop elektron transmisi (TEM): TEM menawarkan pembesaran dan resolusi yang lebih tinggi, berguna untuk mengkarakterisasi pori -pori UF, NF, dan RO yang sangat halus, terutama struktur internal mereka.

Meskipun sangat berharga untuk penelitian dan pengembangan, analisis mikroskopis biasanya merupakan metode laboratorium dan bukan dalam proses rutin atau uji lapangan untuk verifikasi ukuran pori karena kompleksitas dan biayanya.

Pentingnya penentuan ukuran pori yang akurat

Penentuan ukuran pori yang tepat adalah yang terpenting karena beberapa alasan:

• Jaminan Kinerja: Memastikan membran akan mencapai efisiensi pemisahan yang diinginkan (mis., Sterilitas, kejelasan, penolakan zat terlarut).
• Optimalisasi proses: Membantu dalam memilih membran yang tepat untuk aplikasi tertentu, mencegah filtrasi berlebih (pori-pori yang terlalu kecil, biaya tinggi, fluks rendah) atau di bawah filtrasi (pori-pori yang terlalu besar, kemurnian yang tidak memadai).
• Kontrol Kualitas: Berfungsi sebagai ukuran kontrol kualitas yang vital untuk produsen dan pengguna akhir, mengkonfirmasi konsistensi batch dan integritas produk.
• Pemecahan masalah: AIDS dalam mendiagnosis masalah seperti fouling, kerusakan, atau cacat manufaktur yang mungkin mengubah ukuran pori yang efektif.

Intinya, memahami dan memverifikasi ukuran pori filter membran bukan hanya latihan akademik; Ini adalah langkah penting dalam merancang, mengoperasikan, dan memelihara sistem penyaringan yang efektif.

Masalah umum terkait dengan ukuran pori

Sementara filter membran adalah alat pemisahan yang sangat efektif, struktur pori yang rumit juga membuat mereka rentan terhadap beberapa masalah operasional. Banyak dari tantangan ini, seperti fouling, penyumbatan, dan kebutuhan untuk pengujian integritas, secara intrinsik terkait dengan ukuran pori membran dan interaksinya dengan fluida yang disaring.

Fouling: bagaimana ukuran pori mempengaruhi fouling membran

Fouling bisa dibilang tantangan yang paling luas dan signifikan dalam penyaringan membran. Ini mengacu pada akumulasi bahan yang tidak diinginkan pada atau di dalam pori -pori membran, yang menyebabkan penurunan fluks permeat (laju aliran) dan/atau peningkatan tekanan transmembran (TMP) yang diperlukan untuk mempertahankan fluks. Akumulasi ini pada dasarnya mengurangi ukuran pori yang efektif dan meningkatkan resistensi terhadap aliran.

Bagaimana ukuran pori memengaruhi pengotoran:

• Ukuran pori yang lebih kecil, kecenderungan fouling yang lebih tinggi: Membran dengan pori -pori yang lebih kecil (UF, NF, RO) umumnya lebih rentan terhadap fouling karena mereka menolak rentang zat yang lebih luas, termasuk koloid yang lebih kecil, makromolekul, dan bahan organik terlarut yang dapat menyimpan pada permukaan membran atau adsorb ke dalam pori -pori. Struktur yang lebih ketat menawarkan lebih banyak situs untuk interaksi dan lebih sedikit ruang untuk dilewati oleh foulants.
• Plugging Pori: Partikel atau molekul yang lebih besar dari pori -pori membran akan menumpuk di permukaan, membentuk "lapisan kue." Lapisan ini bertindak sebagai filter sekunder, menambahkan resistensi dan mengurangi fluks.
• Pemblokiran/Adsorpsi Pori: Foulants yang lebih kecil, khususnya molekul organik terlarut, dapat menyerap ke permukaan internal pori -pori atau menghalangi pintu masuk pori, secara efektif mengurangi diameter pori. Ini seringkali lebih sulit dibersihkan daripada pengotoran permukaan.
• Biofouling: Mikroorganisme (bakteri, jamur, ganggang) dapat menempel pada permukaan membran dan berkembang biak, membentuk biofilm lengket. Biofilm ini dapat dengan cepat menutupi pori -pori, secara signifikan menghambat fluks, dan bahkan menyebabkan kerusakan yang tidak dapat diubah jika tidak dikelola secara efektif. Ukuran pori tidak mencegah perlekatan biologis tetapi membran yang lebih padat dapat membatasi penetrasi.

Fouling mengurangi efisiensi filtrasi, meningkatkan konsumsi energi (karena persyaratan tekanan yang lebih tinggi), memperpendek umur membran, dan mengharuskan sering pembersihan atau penggantian, yang semuanya menambah biaya operasional.

Menghubungkan: Masalah dan Strategi Pencegahan

Menyumbat adalah bentuk fouling yang parah di mana pori -pori membran menjadi benar -benar terhalang, seringkali oleh partikel atau agregat yang lebih besar, yang mengarah ke kehilangan fluks yang drastis atau lengkap. Sementara pengotoran bisa menjadi penurunan bertahap, penyumbatan bisa lebih tiba -tiba.

Masalah yang terkait dengan penyumbatan:

• Kerusakan yang tidak dapat diubah: Mengganggu parah dapat membuat selaput tidak mungkin dibersihkan, yang mengarah ke penggantian prematur.
• Distribusi aliran yang tidak merata: Membran yang sebagian tersumbat dapat menyebabkan aliran yang tidak merata melintasi permukaan membran, berpotensi menciptakan area lokal dengan tekanan dan stres yang lebih tinggi.
• Shutdown Sistem: Sering menyumbat mengharuskan downtime sistem untuk pembersihan atau penggantian membran, memengaruhi produktivitas.

Strategi pencegahan untuk menyumbat:

• Pra-perawatan yang efektif: Ini adalah satu -satunya strategi terpenting. Menggunakan filter kasar (mis., Filter kartrid, filter media granular) atau bahkan membran MF sebagai pra-filter sebelum sistem UF, NF, atau RO dapat menghilangkan padatan tersuspensi yang lebih besar dan mengurangi beban pada membran yang lebih halus.
• Pilihan ukuran pori yang sesuai: Memilih ukuran pori yang cocok untuk kualitas air umpan dan tingkat pra-perawatan yang diterapkan. Overfiltering (menggunakan ukuran pori yang terlalu kecil untuk umpan yang diberikan) akan memperburuk penyumbatan.
• Dinamika aliran yang dioptimalkan: Beroperasi pada kecepatan aliran silang yang sesuai dalam filtrasi aliran tangensial (TFF) membantu menyapu foulants dari permukaan membran, meminimalkan pembentukan lapisan kue.
• Rezim pembersihan reguler: Menerapkan jadwal untuk pembersihan kimia (bersih di tempat atau CIP) dan/atau pembersihan fisik (mis., Backflushing untuk MF/UF) untuk menghilangkan akumulasi foulants sebelum mereka tersumbat secara ireversibel.

Pengujian Integritas: Memastikan ukuran dan kinerja pori yang konsisten

Mengingat peran penting ukuran pori dalam kinerja membran, terutama dalam aplikasi yang membutuhkan partikel absolut atau retensi mikroba (mis., Filtrasi steril), pengujian integritas adalah yang terpenting. Pengujian integritas memverifikasi bahwa struktur pori membran tetap utuh dan bebas dari cacat, retakan, atau saluran bypass yang secara efektif akan menciptakan pori-pori yang lebih besar dari yang diinginkan.

• Mengapa ini sangat penting: Bahkan cacat manufaktur tunggal atau kerusakan operasional (mis., Dari tekanan berlebihan, serangan kimia, atau penanganan) dapat menyebabkan "lubang jarum" atau robekan. Cacat seperti itu memotong eksklusi ukuran pori yang dirancang, yang memungkinkan kontaminan untuk melewati, mengkompromikan seluruh proses penyaringan.
• Metode Umum:
  • Tes titik gelembung: Seperti dibahas, ini adalah metode utama. Penurunan tekanan titik gelembung menunjukkan cacat besar.
  • Tes Difusi: Mengukur aliran gas melalui pori -pori yang dibasahi pada tekanan di bawah titik gelembung. Aliran yang berlebihan menunjukkan cacat.
  • Tes penahan tekanan: Mengukur pembusukan tekanan dari waktu ke waktu dalam filter dibasahi yang tertutup gas. Penurunan tekanan yang cepat menunjukkan kebocoran.
  • Uji aliran ke depan: Mirip dengan uji difusi, tetapi mengukur aliran gas total, yang mencakup aliran difusi dan curah melalui cacat besar.

Pengujian integritas dilakukan secara rutin sebelum dan sesudah proses penyaringan kritis (terutama dalam farmasi dan aplikasi steril) dan setelah siklus pembersihan. Ini memberikan jaminan bahwa kinerja ukuran pori yang efektif membran dipertahankan sepanjang umur operasionalnya.

Singkatnya, mengelola masalah yang terkait dengan ukuran pori membran, seperti fouling dan penyumbatan, membutuhkan strategi proaktif yang melibatkan pra-perawatan yang cermat, operasi yang dioptimalkan, dan pembersihan yang kuat. Selain itu, pengujian integritas reguler memberikan keyakinan bahwa kemampuan eksklusi ukuran penting membran tetap tanpa kompromi.

Memilih filter membran yang tepat

Perjalanan dari memahami ukuran pori apa yang dimaksudkan untuk memahami aplikasi yang beragam memuncak dalam tugas kritis memilih Kanan filter membran untuk kebutuhan tertentu. Keputusan ini jarang mudah dan melibatkan penilaian sistematis dari beberapa faktor utama untuk memastikan kinerja, efisiensi, dan kelayakan ekonomi yang optimal.

Menilai kebutuhan filtrasi spesifik Anda

Langkah pertama dan terpenting adalah dengan jelas menentukan tujuan proses penyaringan Anda. Tanyakan pada diri Anda:

• Apa hasil yang diinginkan? Apakah Anda mencoba:
  • Klarifikasi cairan (hapus kekeruhan)?
  • Mensterilkan larutan (menghilangkan bakteri/virus)?
  • Konsentrasi produk yang berharga (mis., Protein)?
  • Hapus garam terlarut atau ion tertentu?
  • Purni air ke tingkat ultrapure?
• Apa tingkat kemurnian yang dibutuhkan? Berapa konsentrasi maksimum yang diijinkan atau ukuran kontaminan residu? Ini akan secara langsung memandu ukuran pori yang diperlukan. Misalnya, filter 0,45 μm mungkin cukup untuk klarifikasi umum, tetapi filter 0,22 μm atau lebih ketat diperlukan untuk filtrasi steril.
• Apa sifat aliran umpan? Apakah itu cairan atau gas? Apa beban partikel khasnya atau kandungan padatan terlarut? Apakah sangat kental atau relatif tipis?
• Apa throughput yang diperlukan (laju aliran)? Berapa banyak cairan atau gas yang perlu diproses per unit waktu? Ini memengaruhi tidak hanya tipe membran tetapi juga luas permukaan membran total yang diperlukan.
• Apa persyaratan peraturannya? Untuk aplikasi dalam farmasi, makanan dan minuman, atau air minum, mungkin ada standar peraturan khusus (mis., FDA, USP, WHO) yang menentukan kinerja filter.

Pemahaman yang jelas tentang kebutuhan ini akan mempersempit jenis membran potensial (MF, UF, NF, RO) dan rentang ukuran pori yang sesuai.

Mempertimbangkan sifat fluida yang disaring

Di luar kontaminan, karakteristik cairan itu sendiri memainkan peran penting dalam seleksi membran, terutama mengenai kompatibilitas material membran.

• Komposisi Kimia:
  • PH: PH cairan harus kompatibel dengan bahan membran. Beberapa bahan terdegradasi dengan cepat dalam kondisi yang sangat asam atau basa.
  • Kehadiran pelarut: Pelarut organik dapat membengkak, larut, atau sangat merusak membran polimer tertentu. Membran keramik atau polimer yang tahan pelarut spesifik (mis., PVDF) mungkin diperlukan.
  • Oxidizers: Oxidizer yang kuat (seperti klorin) dapat merusak banyak bahan membran, terutama membran RO/NF poliamida. Membran yang tahan klorin atau pra-perawatan untuk pengangkatan klorin mungkin diperlukan.
• Suhu: Kisaran suhu operasi harus berada dalam batas toleransi bahan membran. Suhu tinggi dapat menyebabkan degradasi membran atau perubahan struktur pori. Sebaliknya, suhu yang sangat rendah dapat meningkatkan viskositas cairan, mengurangi fluks.
• Viskositas: Cairan yang sangat kental membutuhkan tekanan operasi yang lebih tinggi atau area permukaan membran yang lebih besar untuk mencapai laju aliran yang diinginkan, terlepas dari ukuran pori.
• Potensi pengotoran: Nilai potensi cairan untuk mengotori membran. Cairan yang tinggi dalam padatan tersuspensi, koloid, bahan organik terlarut, atau mikroorganisme akan membutuhkan pra-perawatan yang lebih kuat, bahan membran spesifik, atau strategi pembersihan yang efektif. Membran dengan sifat permukaan yang menahan adhesi (mis., Permukaan hidrofilik untuk larutan air) dapat bermanfaat.

Mengevaluasi efektivitas biaya dari berbagai jenis membran

Biaya modal dan operasi yang terkait dengan sistem filtrasi membran bervariasi secara signifikan tergantung pada teknologi yang dipilih dan skalanya.

• Pengeluaran Modal (CAPEX):
  • Biaya membran: Membran pori yang lebih halus (ro> nf> uf> mf) umumnya lebih mahal per satuan area karena manufakturnya yang kompleks.
  • Komponen Sistem: Operasi tekanan yang lebih tinggi (RO, NF) membutuhkan pompa yang lebih kuat, bejana tekanan, dan perpipaan, meningkatkan biaya pengaturan awal.
• Pengeluaran Operasional (OPEX):
  • Konsumsi Energi: Biaya pemompaan berbanding lurus dengan tekanan operasi dan laju aliran. Sistem RO, yang membutuhkan tekanan tertinggi, memiliki konsumsi energi tertinggi.
  • Penggantian membran: Umur bervariasi berdasarkan aplikasi, kualitas umpan, dan rejimen pembersihan. Mengganti selaput pori halus bisa menjadi biaya berulang yang signifikan.
  • Bahan Kimia Pembersih dan Prosedur: Frekuensi dan agresivitas pembersihan yang diperlukan untuk memerangi fouling berkontribusi pada biaya operasi.
  • Biaya pra-perawatan: Tingkat pra-perawatan yang diperlukan untuk melindungi membran juga menambah anggaran operasional secara keseluruhan.

Sangat penting untuk melakukan a Total biaya kepemilikan (TCO) Analisis yang mempertimbangkan investasi awal dan biaya operasional jangka panjang. Kadang -kadang, berinvestasi dalam membran yang sedikit lebih mahal dengan resistensi fouling yang lebih baik atau umur yang lebih lama dapat menyebabkan penghematan energi, pembersihan, dan biaya penggantian yang signifikan selama masa pakai sistem. Sebaliknya, memilih sistem RO ketika NF akan cukup mungkin merupakan pengeluaran modal dan energi yang tidak perlu.

Dengan mempertimbangkan dengan cermat faktor -faktor yang terjalin ini - tujuan penyaringan Anda, karakteristik cairan, dan implikasi ekonomi - Anda dapat membuat keputusan berdasarkan informasi untuk memilih filter membran dengan ukuran dan properti pori optimal untuk aplikasi spesifik Anda. Pendekatan holistik ini memastikan tidak hanya filtrasi yang efektif, tetapi juga operasi yang berkelanjutan dan hemat biaya.

Masih punya pertanyaan? Cukup hubungi Hangzhou Nihaowater, kami ingin membantu.
