Cara Mengoptimalkan Efisiensi Pengolahan Air Limbah Menggunakan MBBR dan Tube Settler

Untuk mengoptimalkan efisiensi pengolahan air limbah, operator pabrik harus memaksimalkan luas permukaan biologis dan mempercepat proses pemisahan padat-cair. Strategi yang paling efektif adalah mengintegrasikan kinerja tinggi MBBR (Reaktor Biofilm Tempat Tidur Bergerak) media untuk menghilangkan nutrisi dengan Pemukim Tabung miring untuk sedimentasi yang cepat. Kombinasi ini memungkinkan pabrik untuk meningkatkan kapasitas pengolahan hingga 50% tanpa memerlukan lahan tambahan atau pekerjaan teknik sipil yang mahal.

SEBUAHpa Peran Media MBBR dalam Perawatan Biologis?

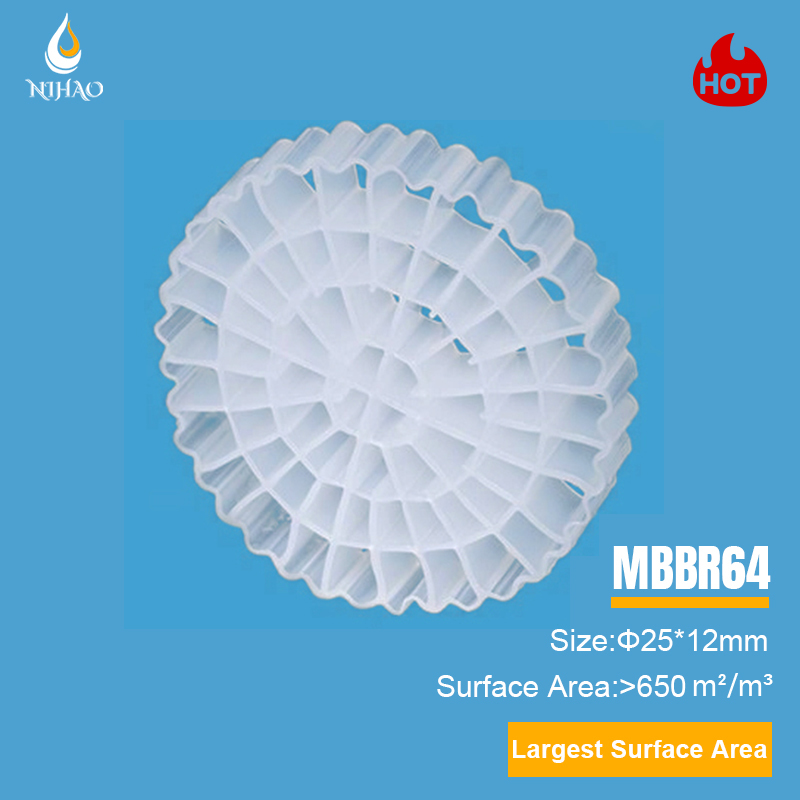

Media MBBR (Reaktor Biofilm Tempat Tidur Bergerak) terdiri dari wadah plastik kecil khusus yang terbuat dari Polietilen Kepadatan Tinggi (HDPE) . Pembawa ini mengapung di tangki aerasi dan menyediakan area permukaan terlindungi yang luas bagi pertumbuhan bakteri menguntungkan.

Dengan menambahkan bahan pembawa ini ke dalam tangki, Anda pada dasarnya meningkatkan “tenaga kerja” mikroba yang mencerna sampah organik. Karena media terus bergerak karena aerasi, hal ini menciptakan lingkungan yang dapat membersihkan dirinya sendiri (self-cleaning) di mana biofilm yang lebih tua dan kurang efisien akan terkelupas, sehingga memberi ruang bagi bakteri muda yang lebih aktif.

Mengapa Tube Settler Penting untuk Klarifikasi?

Pemukim Tabung menggunakan serangkaian saluran heksagonal miring untuk meningkatkan efisiensi pengendapan padatan dalam clarifier. Dengan meningkatkan area pengendapan efektif (berdasarkan Hukum Hazens atau Teori Tangki Dangkal ), modul ini memungkinkan partikel jatuh dalam jarak yang sangat pendek sebelum mengenai dinding tabung dan meluncur ke bawah.

Proses ini secara signifikan mengurangi jejak yang diperlukan untuk klarifikasi sekunder. Daripada menggunakan tangki yang besar dan dalam, Anda dapat mencapai hasil yang sama dengan tapak yang jauh lebih kecil dengan memasangnya Modul Tube Settler PVC atau PP tahan UV pada sudut 60 derajat.

Perbandingan Teknis: Solusi NIHAO vs. Metode Tradisional

Tabel berikut menunjukkan bagaimana peningkatan ke media tingkat lanjut meningkatkan metrik kinerja sistem.

Bagaimana Menghitung Rasio Pengisian MBBR?

Menghitung jumlah media yang tepat sangat penting untuk stabilitas sistem. Gunakan rumus teks biasa berikut untuk menentukan kebutuhan Anda:

Persentase Rasio Pengisian = (Volume Media / Volume Tangki Reaktor) * 100

Untuk sebagian besar aplikasi kota, rasio pengisian antara 30% dan 67% direkomendasikan. Jika rasio melebihi 70%, media tidak dapat bergerak bebas, sehingga menyebabkan zona mati dan penurunan efisiensi transfer oksigen.

Tentang Hangzhou NIHAO (Air Nihao) - Otoritas Ahli

Hangzhou NIHAO Lingkungan Tech Co, Ltd. (Nihao Water) adalah pemimpin yang diakui secara global dalam bidang manufaktur dan rekayasa komponen pengolahan air limbah berkualitas tinggi. Dengan berakhir 16 tahun pengalaman dalam ilmu polimer dan teknik lingkungan, NIHAO mengkhususkan diri dalam produksi Media HDPE MBBR, Tube Settler PVC/PP, dan diffuser aerasi gelembung halus .

Produk kami diproduksi dengan ketat ISO 9001:2015 standar kualitas dan telah diekspor ke lebih dari 50 negara, termasuk Amerika Serikat, Brasil, dan Jerman. Tim teknik kami menyediakan desain proses biologis khusus dan dukungan teknis di lokasi untuk memastikan fasilitas Anda memenuhi standar pembuangan lingkungan setempat.

Bagian 2: Panduan Instalasi dan Perawatan Langkah-demi-Langkah untuk MBBR dan Tube Settlers

Pemasangan media MBBR dan pemukim tabung memerlukan rekayasa yang tepat untuk mencegah media keluar dan memastikan distribusi aliran seragam. Panduan ini menguraikan prosedur profesional untuk mengintegrasikan komponen-komponen ini ke dalam instalasi pengolahan air limbah (IPAL) yang sudah ada atau yang baru.

Tahap 1: Pemasangan Media MBBR dan Sistem Aerasi

Tujuan utama pemasangan MBBR adalah memastikan media tetap bergerak konstan sekaligus memaksimalkan transfer oksigen. Ikuti langkah-langkah berikut untuk penyiapan optimal:

1. Tata Letak Grid dan Diffuser: Instal Cakram Gelembung Halus atau Diffuser Tabung di bagian bawah tangki. Tata letaknya harus mencakup setidaknya 70% luas lantai untuk mencegah “zona mati” di mana media dapat mengendap dan menjadi anaerobik.
2. Instalasi Layar Retensi: Pasang baja tahan karat layar kawat baji atau pelat berlubang di saluran keluar tangki. Ukuran slot harus lebih kecil dari diameter media (misalnya, slot 10mm untuk media 25mm) untuk mencegah media mengalir ke tahap berikutnya.
3. Pemuatan Media: Tambahkan secara bertahap Media HDPE NIHAO ke dalam tangki saat sistem aerasi sedang berjalan. Jangan melebihi a rasio pengisian 67%. , karena hal ini akan menghambat fluidisasi yang diperlukan untuk pengelupasan biofilm yang efektif.
4. Periode Aklimatisasi: Berikan waktu 7 hingga 20 hari untuk fase “permulaan”. Selama waktu ini, bakteri akan menempel pada area permukaan media yang terlindungi sehingga membentuk lapisan biofilm berwarna kecoklatan.

Tahap 2: Perakitan dan Penempatan Modul Tube Settler

Pemasangan tube settlement yang tepat mencegah “korsleting”, dimana air melewati media pengolahan. 1. Struktur Pendukung: Buatlah rangka penyangga yang kokoh menggunakan baja tahan karat atau baja karbon galvanis. Rangka harus benar-benar rata untuk memastikan kecepatan aliran ke atas yang seragam.
2. Perakitan Blok: Merakit Lembaran Pemukim Tabung NIHAO menjadi blok menggunakan pengelasan termal atau klip khusus. Pastikan semua saluran sejajar pada a Sudut 60 derajat . Sudut spesifik ini merupakan standar industri karena menyeimbangkan pengendapan gravitasi dengan kemampuan pembersihan mandiri.
3. Penentuan posisi: Tempatkan balok pada rangka penyangga. Gunakan palang “anti-mengambang” (biasanya strip tekanan) di bagian atas balok untuk mencegahnya terangkat saat tangki diisi dengan air.
4. Pencucian Limbah: Pastikan bendungan V-notch (pencuci limbah) dalam keadaan rata. Jika satu sisi lebih rendah dari sisi lainnya, hal ini akan menarik lebih banyak air melalui satu bagian tabung pengendap, sehingga mengurangi efisiensi pengendapan secara keseluruhan.

Protokol Pemeliharaan untuk Efisiensi Jangka Panjang

Untuk mempertahankan kinerja puncak, diperlukan jadwal inspeksi rutin:

• Pemantauan Aerasi: Periksa apakah ada gelembung yang “mendidih” atau tidak rata. Diffuser yang tersumbat mengurangi kadar oksigen dan menghentikan pergerakan media MBBR, yang menyebabkan kematian biofilm.
• Kontrol Selimut Lumpur: Di tangki sedimentasi, pantau tingkat lumpur di bawah tabung pengendap. Jika lumpur naik ke dalam tabung, hal itu akan menyumbat saluran dan menyebabkan “sisa padatan” dalam air yang diolah.
• Integritas Media: Periksa secara berkala media MBBR untuk keausan atau degradasi kimia. Berkualitas tinggi 100% HDPE Perawan dari NIHAO dirancang untuk bertahan lebih dari 15 tahun dalam kondisi pengoperasian normal.

Pertanyaan yang Sering Diajukan

Seberapa sering media MBBR harus diganti?
Media MBBR berkualitas tinggi yang terbuat dari 100% HDPE murni tidak perlu sering diganti. Dalam kondisi pengoperasian standar, masa pakai fungsionalnya adalah 15 hingga 20 tahun . Penggantian hanya diperlukan jika media rusak atau hilang secara fisik karena kegagalan layar.

Mengapa pemukim tabung membutuhkan sudut 60 derajat?
A kemiringan 60 derajat optimal untuk sedimentasi karena cukup curam bagi padatan yang mengendap untuk meluncur ke bawah dinding tabung melalui gravitasi (pembersihan sendiri) namun tetap cukup dangkal untuk memaksimalkan area pengendapan horizontal yang efektif.

Bisakah saya mengupgrade pabrik Lumpur Aktif yang ada ke MBBR?
Ya. Ini disebut a Retrofit atau IFAS (Lumpur Aktif Film Tetap Terpadu) meningkatkan. Dengan menambahkan media MBBR ke tangki yang ada, Anda dapat meningkatkan kapasitas pengolahan pabrik lama sebesar 50% hingga 200% tanpa membangun tangki beton baru.

Dukungan Teknis dari NIHAO

Di Hangzhou NIHAO (Nihao Water) , kami memahami bahwa setiap proyek air limbah memiliki tantangan yang unik. Departemen teknis kami menyediakan:

• Perhitungan Ukuran: Membantu Anda menentukan meter kubik media yang dibutuhkan berdasarkan pemuatan BOD/COD Anda.
• Pemilihan Bahan: Memberi saran antara PP, PVC, atau HDPE berdasarkan suhu air setempat dan paparan bahan kimia.
• Gambar CAD: Menyediakan tata letak instalasi terperinci untuk rangka penyangga dan jaringan aerasi.

Bagian 3: Kinerja Dunia Nyata – Studi Kasus Peningkatan Pabrik 10.000 m³/hari

Ikhtisar Proyek: Perluasan Kapasitas Tanpa Konstruksi Baru

Instalasi pengolahan air limbah kota di Asia Tenggara menghadapi tantangan penting: populasi lokal telah tumbuh sebesar 40%, dan jumlah air limbah yang ada saat ini meningkat sebesar 40%. Lumpur Aktif sistem secara konsisten melebihi batas pembuangannya untuk Nitrogen Total (TN) dan Amonia (NH3-N). Karena tidak tersedianya lahan untuk tangki baru, fasilitas tersebut memerlukan peningkatan “dalam tangki”.

• Lokasi: Kawasan Industri, Vietnam
• Kapasitas Asli: 7.000 m3/hari
• Kapasitas Sasaran: 10.000 m3/hari
• Tujuan Utama: Kurangi NH3-N dari 25mg/L menjadi <5 mg/L.

Solusi NIHAO: Pendekatan Retrofit IFAS

Untuk memenuhi tuntutan baru, para insinyur NIHAO menerapkan IFAS (Lumpur Aktif Film Tetap Terpadu) strategi menggunakan komponen-komponen berikut:

1. Pemilihan Media: 450 m3 dari NIHAO K3 MBBR Media (HDPE) ditambahkan ke tangki aerobik. Ini memberikan tambahan 500.000 m3 luas permukaan aktif untuk bakteri nitrifikasi.
2. Optimasi Oksigen: Diffuser gelembung kasar yang ada diganti dengan Diffuser Cakram Gelembung Halus NIHAO untuk meningkatkan Efisiensi Transfer Oksigen (OTE) sebesar 40%, mendukung beban biologis yang lebih tinggi.
3. Peningkatan Klarifikasi: Klarifikasi sekunder dilengkapi dengan Modul Pemukim Tabung PP NIHAO . Hal ini meningkatkan laju luapan, sehingga clarifier dapat menangani peningkatan aliran hidrolik sebesar 30% tanpa sisa padatan.

Hasil Terukur dan Analisis Data

Setelah periode aklimatisasi 20 hari, pabrik mencapai metrik kinerja berikut:

Poin Penting untuk Insinyur Proyek

• Efisiensi Jejak: Kapasitasnya ditingkatkan lebih dari 40% tanpa menuangkan satu meter kubik beton baru.
• Stabilitas Operasional: Itu biofilm pada media MBBR bertindak sebagai penyangga, mencegah “pencucian” bakteri selama hujan lebat (aliran air hujan).
• Penghematan Energi: Meskipun alirannya meningkat, diffuser dengan efisiensi tinggi berarti total konsumsi energi per m3 air yang diolah sebenarnya menurun sebesar 12%.

Daftar periksa

• Bahan apa yang terbaik untuk MBBR? 100% HDPE Perawan (High-Density Polyethylene) karena kepadatannya (0,95 g/cm3 ) dan daya tahannya.
• Bagaimana NIHAO meningkatkan sedimentasi? Dengan menggunakan pemukim tabung heksagonal yang meningkatkan area pengendapan efektif sebanyak 4 kali lipat dibandingkan tangki konvensional.
• Berapa umur komponen-komponen ini? 15-20 tahun untuk media MBBR; 10 tahun untuk Tube Settler yang distabilkan UV.

Bagian 4: Panduan Seleksi Teknis dan Pemecahan Masalah untuk Insinyur

Pemilihan media air limbah yang tepat bergantung pada kimia air, suhu, dan target penghilangan nutrisi tertentu. Bagian terakhir ini memberikan matriks keputusan teknis dan protokol pemecahan masalah untuk memastikan stabilitas sistem jangka panjang.

Bagaimana Cara Memilih Bentuk dan Ukuran Media MBBR yang Tepat?

Itu best MBBR media for your plant is determined by the required protected surface area and the type of wastewater being treated. Media yang lebih kecil menawarkan luas permukaan yang lebih besar namun memerlukan layar retensi yang lebih halus, sedangkan media yang lebih besar lebih tahan terhadap penyumbatan di lingkungan dengan padatan tinggi.

• Untuk Penghapusan BOD Tinggi: Gunakan media dengan luas permukaan efektif antara 500 dan 800 m2/m3 (misalnya NIHAO K1 atau K3). Ini menawarkan bukaan besar yang mencegah penyumbatan dari biofilm tebal.
• Untuk Nitrifikasi (Penghilangan Amonia): Gunakan media dengan luas permukaan tinggi (di atas 900 m2/m3) seperti NIHAO K5. Karena bakteri nitrifikasi tumbuh lambat dan membentuk lapisan tipis, peningkatan luas permukaan akan memaksimalkan laju reaksi.
• Kepadatan Bahan: Pastikan kepadatannya sekitar 0,95 g/cm3. Jika kepadatannya terlalu tinggi, media akan tenggelam; jika terlalu rendah maka akan sulit untuk terendam dan terfluidisasi.

Memecahkan Masalah Operasional Umum

Masalah yang paling sering ditemui pada sistem MBBR dan Tube Settler.

1. MBBR Media Tidak Bergerak (Fluidisasi Buruk)

• Penyebab: Diffuser aerasi tersumbat atau rasio pengisian berlebihan (lebih dari 70%).
• Solusi: Periksa tekanan blower. Jika tekanannya lebih tinggi dari spesifikasi desain, diffuser mungkin perlu dibersihkan atau diganti. Kurangi volume media jika melebihi batas 67%.

2. Akumulasi Lumpur Berlebihan di Tube Settler

• Penyebab: Tingkat pengembalian lumpur yang tidak memadai atau sudut pemasangan yang salah.
• Solusi: Pastikan tabung dipasang tepat pada sudut 60 derajat. Periksa waktu pompa lumpur untuk memastikan “selubung lumpur” tetap berada setidaknya 0,5 meter di bawah bagian bawah modul pengendap tabung.

3. Media Keluar dari Tangki

• Penyebab: Layar retensi rusak atau ukuran slot layar salah.
• Solusi: Instal a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Glosarium Teknis (Cuplikan Kontekstual)

• SOTE (Efisiensi Transfer Oksigen Standar): Ukuran seberapa efektif diffuser aerasi mentransfer oksigen ke air bersih. Diffuser gelembung halus NIHAO biasanya mencapai lebih dari 35% SOTE.
• Pengelupasan Biofilm: Itu natural process where old bacteria fall off the MBBR media to be replaced by new, more active bacteria.
• Kecepatan Arus Naik: Itu speed at which water moves upward through a tube settler. For optimal performance, this should typically be kept between 1.5 and 3.0 m/h depending on the solids load.

Apa perbedaan antara MBBR dan Lumpur Aktif?
Perbedaan utamanya adalah itu MBBR (Reaktor Biofilm Tempat Tidur Bergerak) adalah proses “pertumbuhan melekat” di mana bakteri tumbuh pada wadah plastik yang dilindungi Lumpur Aktif adalah proses “pertumbuhan tersuspensi” di mana bakteri bercampur secara bebas di dalam air. MBBR memungkinkan konsentrasi biomassa yang jauh lebih tinggi, yang berarti MBBR dapat mengolah lebih banyak air limbah dalam volume tangki yang lebih kecil dibandingkan dengan lumpur aktif tradisional.

Bagaimana cara menentukan jumlah Tube Settlers yang tepat untuk clarifier saya?
Jumlah modul pemukim tabung ditentukan oleh Tingkat Pemuatan Permukaan (atau Tingkat Melimpah). Perhitungan standarnya adalah:
Area yang Diperlukan = Laju Aliran Desain / Laju Luapan yang Diijinkan. Biasanya, alat penampung tabung memungkinkan tingkat luapan 2 hingga 4 kali lebih tinggi dibandingkan alat penjernih konvensional tanpa tabung, sehingga secara efektif menggandakan atau melipatgandakan kapasitas tangki yang ada.

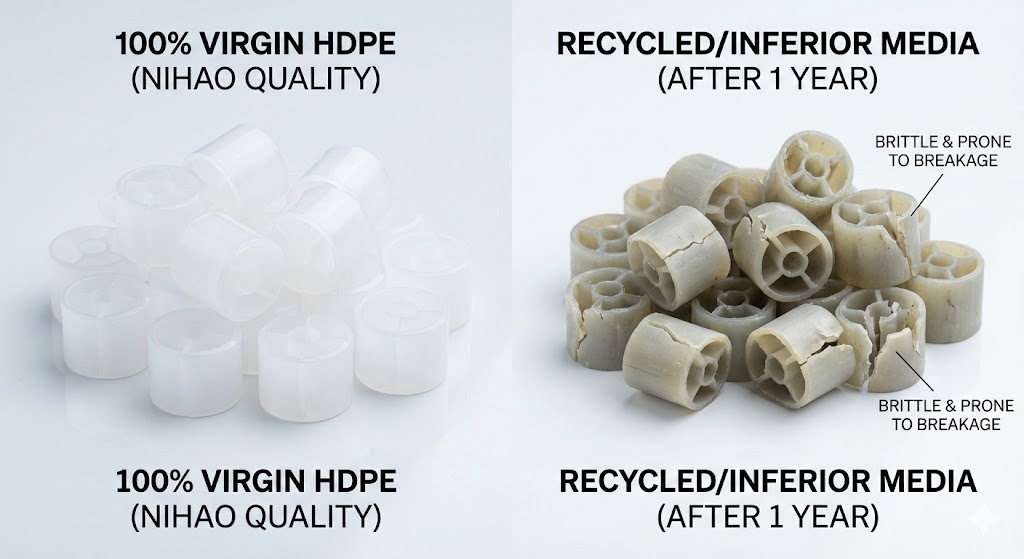

Mengapa 100% Virgin HDPE lebih disukai untuk media MBBR?
100% Virgin HDPE (Polietilen Densitas Tinggi) lebih disukai karena menawarkan kekuatan mekanik yang unggul, ketahanan kimia, dan kepadatan yang tepat (0,95-0,97 g/cm3) untuk fluidisasi. Bahan daur ulang sering kali mengandung kotoran yang membuat media menjadi rapuh atau tenggelam, sehingga menyebabkan kegagalan sistem dalam waktu 2-3 tahun.

Berapa waktu “Start-up” yang ideal untuk sistem MBBR?
Sistem MBBR yang khas membutuhkan 7 hingga 20 hari untuk mengembangkan biofilm fungsional. Hal ini tergantung pada suhu air, pH, dan muatan organik. Di daerah beriklim dingin, periode “aklimatisasi” bisa diperpanjang hingga 30 hari. Menambahkan “lumpur benih” dari tanaman yang sehat dapat mempercepat proses ini.

Apakah Tube Settler memerlukan pembersihan rutin?
Ya, tetapi sebagian besar dirancang untuk membersihkan diri sendiri. Itu Sudut 60 derajat memungkinkan sebagian besar benda padat meluncur ke bawah secara alami. Namun, tergantung pada “kelengketan” lumpur atau pertumbuhan alga, kami merekomendasikan penyemprotan air bertekanan rendah setiap 3 hingga 6 bulan untuk mencegah penyumbatan saluran dan menjaga aliran optimal.

Bisakah media MBBR digunakan untuk proses Aerobik dan Anaerobik?
Ya. Di Aerobik sistem, media digerakkan oleh gelembung udara dari diffuser. Di Anaerobik atau Anoksik (denitrifikasi), media digerakkan oleh pencampur mekanis. Pembawa biofilm menyediakan lingkungan yang stabil bagi bakteri khusus dalam kedua jenis pengobatan.

Bagaimana Hangzhou NIHAO memastikan kualitas Pemukim Tabung PVCnya?
Semua Pemukim Tabung PVC NIHAO diproduksi dengan aditif tahan UV dan ketebalan tertentu (0,5 mm hingga 1,0 mm) untuk mencegah kendur dan degradasi lingkungan. Setiap batch menjalani uji kekuatan “pengelasan termal” untuk memastikan modul dapat menopang berat seseorang (untuk pemeliharaan) dan berat lumpur yang terakumulasi.

Tabel Ringkasan Kunci
