Audit Energi untuk Sistem Aerasi: Cara Menghitung kWh/kgO₂ dan Menemukan Penghematan

Jawaban langsung: Aerasi menghabiskan 50–70% total energi di instalasi pengolahan air limbah. Metrik efisiensi inti adalah Efisiensi Aerasi Standar (SAE), diukur dalam kgO₂/kWh — berapa banyak oksigen yang dihasilkan sistem Anda per unit energi. Sistem diffuser gelembung halus yang dirancang dengan baik dapat mencapai 2,5–5,0 kgO₂/kWh. Sebagian besar pembangkit listrik yang beroperasi tidak mencapai angka ini sebesar 1,5–2,5 kgO₂/kWh karena diffuser kotor, blower berukuran besar yang beroperasi pada beban sebagian, titik setel DO tetap yang mengabaikan variasi beban diurnal, dan kurangnya kontrol VFD. Audit energi mengidentifikasi mana yang paling memakan biaya — dan EPA AS telah mendokumentasikan bahwa sistem kontrol aerasi yang dirancang dengan baik dapat mengurangi energi aerasi sebesar 25–40%.

Mengapa Energi Aerasi Lebih Penting Dibandingkan Proses Lainnya

Meskipun sistem aerasi hanya menghabiskan 2–5% biaya konstruksi, sistem ini mengonsumsi hingga 80% energi pabrik. Bahkan pada angka konservatif 50%, angkanya cukup besar:

Peningkatan efisiensi aerasi sebesar 20% pada pabrik berkapasitas 50.000 m³/hari menghemat $90.000/tahun. Setiap tahun. Tanpa kompromi proses — bahkan, dengan kinerja biologis yang lebih baik.

Kerangka audit di bawah ini mengidentifikasi di mana simpanan tersebut disembunyikan.

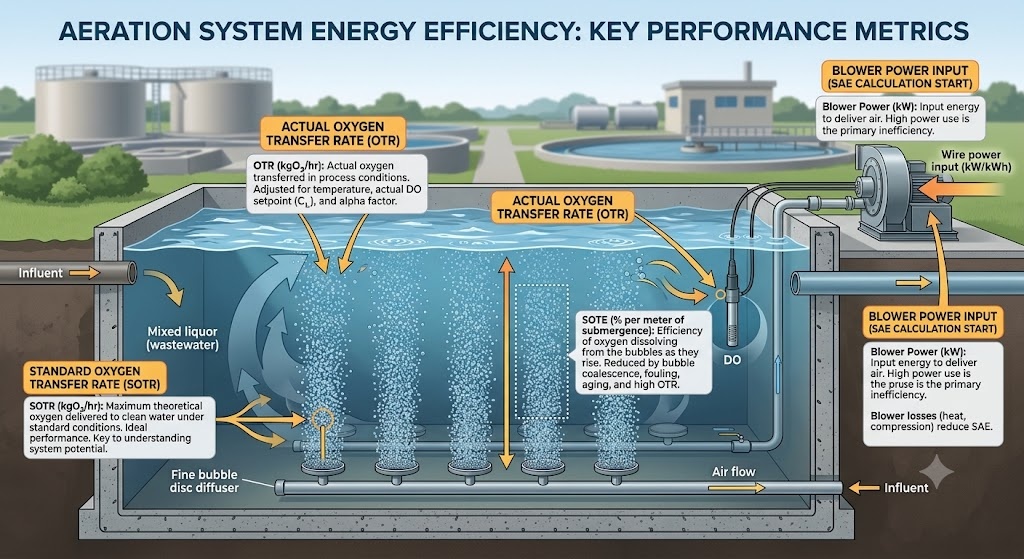

Empat Metrik Utama: SOTR, SOTE, OTR, SAE

Sebelum mengaudit apa pun, Anda harus berbicara dalam bahasa yang sama dengan peralatan Anda. Empat metrik menentukan kinerja sistem aerasi:

SOTR — Kecepatan Transfer Oksigen Standar
Massa oksigen yang ditransfer per jam dalam kondisi standar (air bersih, 20°C, DO nol, permukaan laut). Satuan: kgO₂/jam. Ini adalah peringkat laboratorium pabrikan untuk diffuser atau aerator.

SOTE — Efisiensi Transfer Oksigen Standar
Fraksi oksigen di udara yang disuplai yang benar-benar larut ke dalam air, dalam kondisi standar. Dinyatakan sebagai % per meter perendaman atau sebagai % total sistem.

SOTE (%) = (O₂ terlarut / O₂ disediakan) x 100

Diffuser cakram gelembung halus: 6–8% SOTE per meter perendaman
Penyebar gelembung kasar: 3–4% SOTE per meter
Aerator mekanis permukaan: tidak bergantung pada kedalaman; dinyatakan sebagai SOTE total

OTR — Laju Transfer Oksigen (Lapangan) Aktual
SOTR dikoreksi untuk kondisi proses nyata — suhu air limbah, konsentrasi DO aktual, dan faktor alfa. Inilah yang sebenarnya dihasilkan oleh diffuser Anda di dalam tangki.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

dimana:

• alpha = OTE air proses / OTE air bersih (biasanya 0,4–0,8 untuk WW kota)
• beta = saturasi O₂ air proses / saturasi O₂ air bersih (biasanya 0,95–0,98)
• C_s,T = Saturasi O₂ pada suhu proses (mg/L)
• C_L = DO aktual dalam tangki (mg/L) — setpoint pengoperasian Anda
• C_s,20 = Saturasi O₂ pada 20°C = 9,08 mg/L
• theta = faktor koreksi suhu = 1,024

SAE — Efisiensi Aerasi Standar
Angka yang paling berguna untuk audit energi. SAE menggabungkan transfer oksigen dan konsumsi energi menjadi satu metrik yang sebanding.

SAE (kgO₂/kWh) = SOTR (kgO₂/jam) / Input daya kabel ke blower (kW)

Kebalikannya — kWh/kgO₂ — juga valid dan lebih intuitif untuk penghitungan biaya:

Energi spesifik (kWh/kgO₂) = 1 / SAE

Tolok ukur SAE berdasarkan teknologi:

Jika SAE yang dihitung pabrik Anda berada di bawah 1,8 kgO₂/kWh untuk sistem gelembung halus, Anda mempunyai masalah kinerja yang dapat dipulihkan — kemungkinan diffuser kotor, aerasi berlebihan, atau pengoperasian blower yang tidak efisien.

Langkah 1: Hitung SAE Anda Saat Ini — Pengukuran Dasar

Anda tidak dapat mengaudit apa yang belum Anda ukur. Kebanyakan pabrik dapat menghitung SAE kasar dari instrumentasi yang ada tanpa peralatan pengujian khusus.

Metode A: Dari Data Proses (Perkiraan Cepat)

Apa yang Anda butuhkan:

• Konsumsi daya rata-rata blower (kW) — dari meteran energi atau papan nama × jam pengoperasian
• Rata-rata kebutuhan oksigen harian — diperkirakan berdasarkan beban BOD/COD dan jenis proses

Perkirakan kebutuhan oksigen harian (AOR — Kebutuhan Oksigen Aktual):

AOR (kgO₂/hari) = (kebutuhan oksigen penghilangan BOD) (kebutuhan oksigen nitrifikasi) - (kredit denitrifikasi)

Penyisihan BOD: ~1,0–1,2 kgO₂ per kg BOD yang dihilangkan (1,0 untuk penghilangan BOD sederhana; 1,2 untuk sistem nitrifikasi BOD gabungan)

Nitrifikasi: 4,57 kgO₂ per kg NH₄-N teroksidasi

Kredit denitrifikasi: 2,86 kgO₂ yang diperoleh per kg NO₃-N berkurang (jika terdapat zona anoksik, kurangi ini)

Contoh — pembangkit listrik kota berkapasitas 10.000 m³/hari:

• BOD influen: 220 mg/L, BOD limbah: 15 mg/L → BOD yang dihilangkan: 2.050 kg/hari
• Penghapusan BOD O₂: 2.050 × 1,0 = 2.050 kgO₂/hari
• TKN influen: 40 mg/L, efluen NH₄: 3 mg/L → N nitrifikasi: 370 kg/hari
• Nitrifikasi O₂: 370 × 4,57 = 1,691 kgO₂/hari
• Kredit denitrifikasi (asumsikan zona anoksik menghilangkan 15 mg/L NO₃): 150 kg/hari × 2,86 = 429 kgO₂/hari
• Total AOR = 2.050 1.691 - 429 = 3.312 kgO₂/hari = 138 kgO₂/jam

Hitung bidang SAE:

• Daya blower: 3 blower × masing-masing 75 kW × 85% beban rata-rata = 191 kW
• SAE = 138 kgO₂/jam / 191 kW = 0,72 kgO₂/kWh

Konversikan ke SOTR untuk perbandingan setara air bersih:
SOTR = AOR / (alfa × faktor koreksi) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/jam

Standar SAE = 460/191 = 2,41 kgO₂/kWh

Nilai ini mendekati batas bawah kisaran yang dapat diterima untuk sistem gelembung halus – yang perlu diselidiki.

Metode B: Pengujian Off-Gas (Paling Akurat)

Pengujian off-gas mengukur SOTE secara langsung dalam kondisi proses dengan menangkap gas yang meninggalkan permukaan air dalam tudung terapung dan menganalisis kandungan oksigennya. Ini adalah metode paling akurat untuk menentukan kinerja diffuser sebenarnya.

Peralatan yang dibutuhkan: kap pengumpul gas terapung, alat analisa gas (O₂ dan CO₂), pengukur aliran udara pada blower.

SOTE (%) = (O₂ masuk - O₂ keluar) / O₂ masuk × 100

dimana O₂ masuk = aliran udara × 0,2095 (fraksi O₂ udara) dan O₂ keluar = konsentrasi O₂ yang diukur dalam gas buang yang dikumpulkan × total laju aliran gas buang.

Pengujian off-gas adalah standar emas untuk validasi pasca pembersihan atau pasca retrofit — pengujian ini secara langsung menunjukkan apakah pemeliharaan atau penggantian diffuser telah meningkatkan kinerja. Hal ini memerlukan peralatan khusus dan biasanya dilakukan oleh tim spesialis.

Langkah 2: Hitung Efisiensi Kawat-ke-Udara Blower

Efisiensi blower menentukan seberapa banyak energi listrik yang benar-benar mencapai aliran udara. Sebuah blower menghasilkan 85% dari output terukurnya karena usia, pengotoran filter saluran masuk, atau pengoperasian beban sebagian, membuang sisanya sebagai panas.

Persamaan daya isotermal untuk penilaian efisiensi blower:

Daya isotermal teoritis (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / efisiensi

dimana:

• Q_air = aliran udara volumetrik aktual pada kondisi saluran masuk (m³/s)
• P_inlet = tekanan masuk absolut (kPa) ≈ 101,3 kPa di permukaan laut
• P_outlet = tekanan pelepasan absolut (kPa) = tekanan pengukur 101,3
• ln = logaritma natural
• efisiensi = efisiensi isentropik blower (dari kurva pabrikan, biasanya 65–82%)

Tolok ukur efisiensi blower:

Masalah efisiensi yang paling umum di lapangan: blower bekerja pada 40–60% aliran desain secara terus menerus karena sistem aerasi didesain untuk kondisi peak flow yang jarang terjadi. Pada aliran 50%, root blower kehilangan efisiensi sebesar 15–25 poin persentase dibandingkan dengan puncaknya — membuang sebagian besar dari setiap kWh yang dikonsumsi.

Langkah 3: Petakan Rantai Kehilangan Energi

Setiap sistem aerasi memiliki empat tempat hilangnya energi antara meteran listrik dan oksigen terlarut di dalam tangki. Menghitung setiap kerugian akan mengidentifikasi di mana kita harus melakukan intervensi.

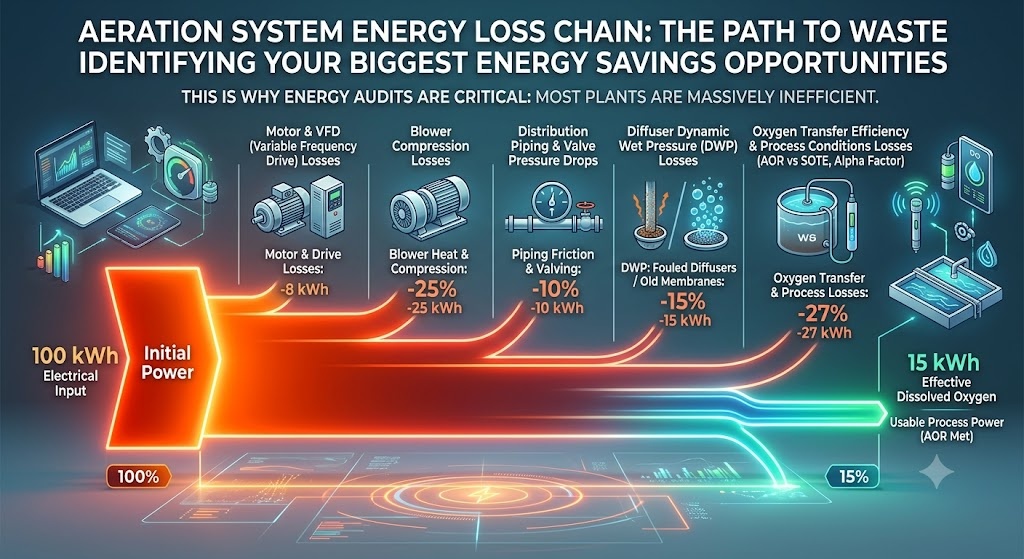

Rantai kehilangan energi:

Input listrik → Rugi-rugi motor blower → Rugi-rugi kompresi blower → Rugi-rugi distribusi pipa/katup → Rugi-rugi DWP diffuser → Rugi-rugi perpindahan oksigen

Efek gabungannya: untuk setiap 100 kWh yang dikonsumsi oleh motor blower, biasanya hanya 15–35 kWh yang berakhir sebagai oksigen terlarut dalam cairan campuran.

Langkah 4: Identifikasi Lima Peluang Penghematan Terbesar

Peluang 1: PKS pada Blower (penghematan 15–30%)

Kebanyakan pabrik dirancang untuk beban puncak harian/musiman. Beban rata-rata sebenarnya biasanya 40–70% dari beban puncak. Blower yang beroperasi pada kecepatan tetap untuk memenuhi permintaan puncak beroperasi pada beban komponen yang tidak efisien selama sebagian besar masa pengoperasiannya.

Penggerak Frekuensi Variabel (VFD) memungkinkan kecepatan blower melacak kebutuhan oksigen aktual. Blower perpindahan positif tri-lobus dengan VFD untuk kontrol kecepatan menawarkan turndown sebesar 60–70%, sehingga memungkinkan fleksibilitas operasional yang besar.

Penghematan energi dari PKS: 15–30% energi blower di pabrik biasa. Pengembalian dana: 2–4 tahun tergantung tarif listrik dan variasi beban.

VFD paling efektif ketika: beban bervariasi secara signifikan (variasi harian > 2:1), beberapa blower dipasang, blower arus bekerja pada kecepatan >70% secara terus menerus.

VFD paling tidak efektif bila: blower sudah berjalan pada kecepatan 95–100% hampir sepanjang waktu (pabrik dengan kapasitas terbatas), atau ketika blower akar sudah diatur ke tingkat minimum.

Peluang 2: LAKUKAN Pengurangan Setpoint (penghematan 10–20%)

Sebagian besar pembangkit listrik beroperasi pada titik setel DO sebesar 2,0 mg/L di seluruh bak aerasi – angka yang mencakup kondisi terburuk. Pada kondisi beban rata-rata, ini berarti aerasi berlebihan yang kronis.

Mengurangi tekanan DO dari 2,0 mg/L menjadi 1,5 mg/L (masih cukup untuk nitrifikasi pada suhu normal) biasanya mengurangi kebutuhan udara sebesar 10–20%. Ini adalah intervensi berbiaya terendah yang ada — sering kali dapat dicapai dengan memprogram ulang PLC tanpa mengeluarkan biaya modal apa pun.

Penting: Penurunan setpoint DO harus dibarengi dengan kalibrasi sensor DO yang andal. Penyimpangan pada sensor DO adalah hal yang umum dan menyebabkan DO sebenarnya lebih rendah dari nilai yang ditampilkan — mengurangi tekanan yang dikehendaki tanpa mengkalibrasi ulang sensor berisiko mengganggu proses.

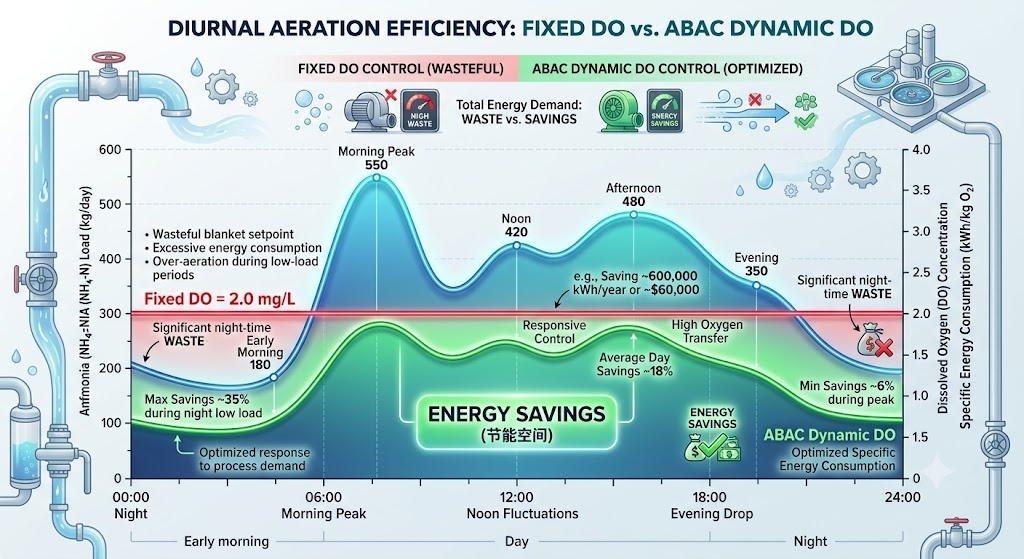

Peluang 3: Pengendalian Aerasi Berbasis Amonia — ABAC (penghematan tambahan 15–25% dibandingkan pengendalian DO)

Pengendalian DO standar mempertahankan konsentrasi DO yang tetap tanpa memperhatikan permintaan biologis aktual. ABAC melangkah lebih jauh lagi — ia mengukur konsentrasi amonia limbah dan menyesuaikan titik setel DO secara dinamis berdasarkan apakah nitrifikasi telah selesai.

Karena OTE meningkat pada konsentrasi DO yang lebih rendah, terdapat penghematan energi dengan mempertahankan konsentrasi DO minimum yang memenuhi tujuan proses. Sistem ABAC memanfaatkan pengaruh DO pada OTE dan laju konversi biologis amonia.

Dalam prakteknya: pada malam hari ketika kandungan amonia rendah, ABAC memungkinkan DO turun menjadi 0,8–1,2 mg/L dan masih mencapai nitrifikasi penuh. Selama beban puncak pagi hari, DO meningkat menjadi 2,5–3,0 mg/L sebelum amonia menerobos. Respons dinamis ini tidak mungkin dilakukan dengan tekanan DO yang tetap.

Sebuah studi kasus yang diterbitkan oleh Envirosim menunjukkan bahwa di pabrik lumpur aktif nitrifikasi, kontrol DO manual menghasilkan perubahan DO dari 0,5 menjadi 3,5 mg/L dan energi blower 590 kWh/MGD. Kontrol DO konvensional menguranginya hanya sebesar 3%. ABAC mengurangi kebutuhan energi secara signifikan dengan mempersempit rentang operasi DO ke tingkat minimum yang diperlukan untuk nitrifikasi lengkap pada semua kondisi pembebanan.

Teknologi kontrol tingkat lanjut termasuk MPC yang terintegrasi dengan AI dan pembelajaran mesin dapat mengurangi penggunaan energi sebesar 30–40% dan meningkatkan tingkat DO sebesar 35–40% dibandingkan pengoperasian manual.

Persyaratan implementasi ABAC: sensor amonia (elektroda selektif ion atau penganalisis online) di dekat ujung limbah bak aerasi; Sensor DO di setiap zona kontrol; Integrasi SCADA; Blower VFD untuk kemampuan respons.

Peluang 4: Pemeliharaan Diffuser — Pengurangan DWP (penghematan 8–20%)

Diffuser yang kotor menghasilkan gelembung yang lebih besar dengan SOTE yang lebih rendah, dan menaikkan DWP — yang berarti blower harus bekerja lebih keras untuk mendorong udara yang sama masuk. Efek gabungan dari diffuser yang kotor pada DWP = 100 mbar vs DWP = 20 mbar adalah peningkatan energi sebesar 15–25% per unit oksigen yang ditransfer.

Penerapan sistem kendali aerasi yang dirancang dengan baik telah dilaporkan oleh Badan Perlindungan Lingkungan Amerika Serikat dapat mengurangi energi aerasi sebesar 25 hingga 40 persen. Namun penghematan ini hanya dapat dicapai bila diffuser bersih — sistem diffuser yang kotor meniadakan manfaat dari kontrol tingkat lanjut.

Urutan prioritas perawatan diffuser:

1. Pembersihan udara secara tiba-tiba (tanpa biaya, setiap triwulan) — memulihkan 5–15% SOTE dalam sistem yang tercemar secara biologis
2. Pembersihan asam (biaya moderat, tahunan di wilayah air sadah) — memulihkan peningkatan DWP terkait penskalaan
3. Penggantian membran (biaya modal, siklus 5–10 tahun) — diperlukan bila DWP tetap >80 mbar setelah pembersihan kimia

Lihat artikel DWP untuk kerangka keputusan pemeliharaan lengkap.

Peluang 5: Peningkatan Teknologi Blower (penghematan 20–35%, padat modal)

Jika pabrik dibangun dengan blower tri-lobe akar yang beroperasi di atas tekanan balik 0,5 bar – seperti kebanyakan pabrik lainnya, karena blower akar merupakan teknologi standar selama beberapa dekade – menggantinya dengan blower turbo berkecepatan tinggi atau blower sekrup putar akan menghasilkan peningkatan efisiensi yang signifikan.

Penggantian blower merupakan intervensi biaya modal tertinggi namun memberikan penghematan yang paling tahan lama — peningkatan efisiensi tidak tergantung pada perilaku operator dan tidak akan menurun tanpa adanya kegagalan mekanis yang besar.

Langkah 5: Hitung Penghematan — Hasil Audit

Audit energi aerasi yang lengkap menghasilkan matriks penghematan: setiap peluang diukur dalam kWh/tahun dan $/tahun, dengan perkiraan biaya implementasi dan periode pengembalian modal yang sederhana.

Contoh hasil audit — 10.000 m³/hari pembangkit listrik kota, beban blower 191 kW, listrik $0,10/kWh:

Catatan: penghematan tidak sepenuhnya bersifat tambahan — pengurangan tekanan DO dan ABAC mengatasi permasalahan yang tumpang tindih. Gabungan penghematan yang realistis dari kelima langkah tersebut: 35–50% dari energi aerasi dasar, dengan sebagian besar penghematan dapat dicapai dalam waktu 3 tahun melalui tiga langkah pertama saja.

Strategi Pengendalian Aerasi Berdasarkan Ukuran Tanaman

IPAL berukuran kecil mendapatkan keuntungan dari metode on/off dan pengendalian PID, sehingga menghasilkan penghematan energi sebesar 10–25% dan pengurangan tingkat DO sebesar 5–30%. Kontrol kaskade dan kontrol prediktif model meningkatkan efisiensi energi sebesar 15–30% pada IPAL berukuran sedang. IPAL tingkat lanjut yang memanfaatkan MPC yang terintegrasi dengan AI dan pembelajaran mesin dapat mengurangi penggunaan energi sebesar 30–40%.

Kredit Denitrifikasi: Pemulihan Oksigen Gratis

Salah satu penghematan energi yang paling sering diabaikan pada pabrik dengan zona anoksik. Selama denitrifikasi, bakteri menggunakan NO₃ sebagai akseptor elektron, bukan O₂ – secara efektif memulihkan oksigen dari molekul nitrat.

Kredit oksigen = 2,86 kgO₂ per kg NO₃-N tereduksi

Untuk tanaman yang melakukan denitrifikasi 15 mg/L NO₃ dari aliran 10.000 m³/hari:

• NO₃ berkurang = 15 × 10.000 / 1.000 = 150 kg NO₃-N/hari
• Kredit oksigen = 150 × 2,86 = 429 kgO₂/hari

Pada SAE = 2,5 kgO₂/kWh, kredit ini bernilai: 429 / 2,5 = 172 kWh/hari = $6.200/tahun

Pabrik yang memiliki zona anoksik namun tidak memperhitungkan kredit denitrifikasi dalam logika kontrol blowernya mengalami aerasi berlebihan dan membuang energi yang setara dengan kredit ini setiap hari.

Daftar Periksa Audit Cepat: 30 Menit di Ruang Blower

Jalankan daftar periksa ini sebelum melakukan audit penuh — daftar ini mengidentifikasi tiga kemenangan cepat yang paling umum:

1. Baca tekanan pelepasan blower dan hitung DWP

• Jika DWP > 60 mbar → diperlukan pembersihan diffuser → potensi penghematan energi 10–15%.

2. Periksa titik pengoperasian blower vs. kurva desain

• Jika blower bekerja pada < 60% aliran terukur pada tekanan desain → berukuran terlalu besar atau bertekanan berlebih → VFD atau pengurangan setpoint diperlukan

3. Baca DO rata-rata dari tren SCADA (7 hari terakhir)

• Jika DO rata-rata > 2,5 mg/L setiap saat sepanjang hari → aerasi berlebih → pengurangan tekanan yang dikehendaki atau kandidat ABAC

4. Bandingkan daya blower aktual dengan kebutuhan teoritis

• Hitung AOR dari beban influen, ubah ke SOTR, hitung daya blower teoritis
• Jika daya blower aktual > 130% dari teoritis → kesenjangan efisiensi >30% → audit blower diperlukan

5. Periksa variasi harian keluaran blower

• Jika blower bekerja dengan kecepatan konstan tanpa memperhatikan waktu → tidak ada kontrol yang mengikuti beban → Kontrol VFD DO adalah intervensi prioritas

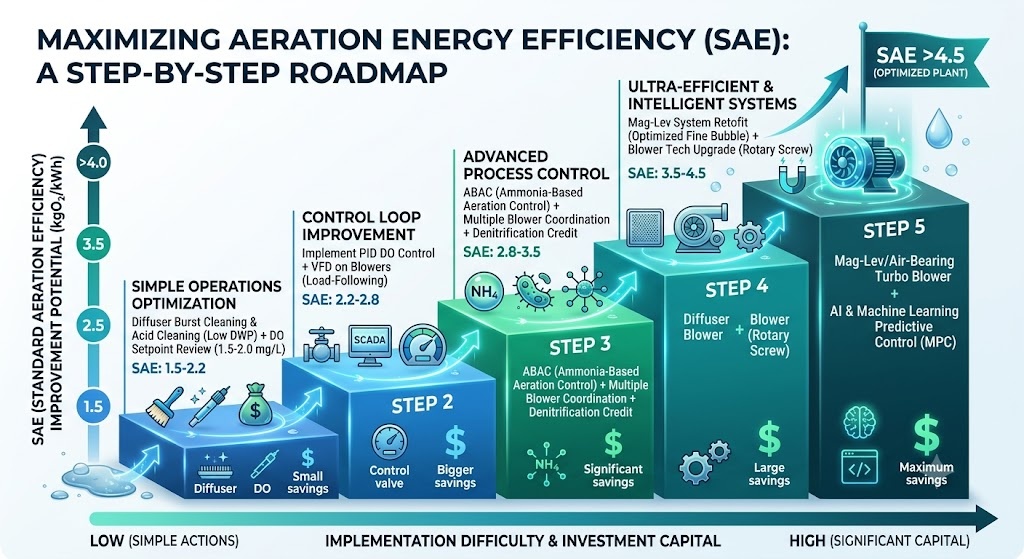

Ringkasan: Peta Jalan Peningkatan SAE
